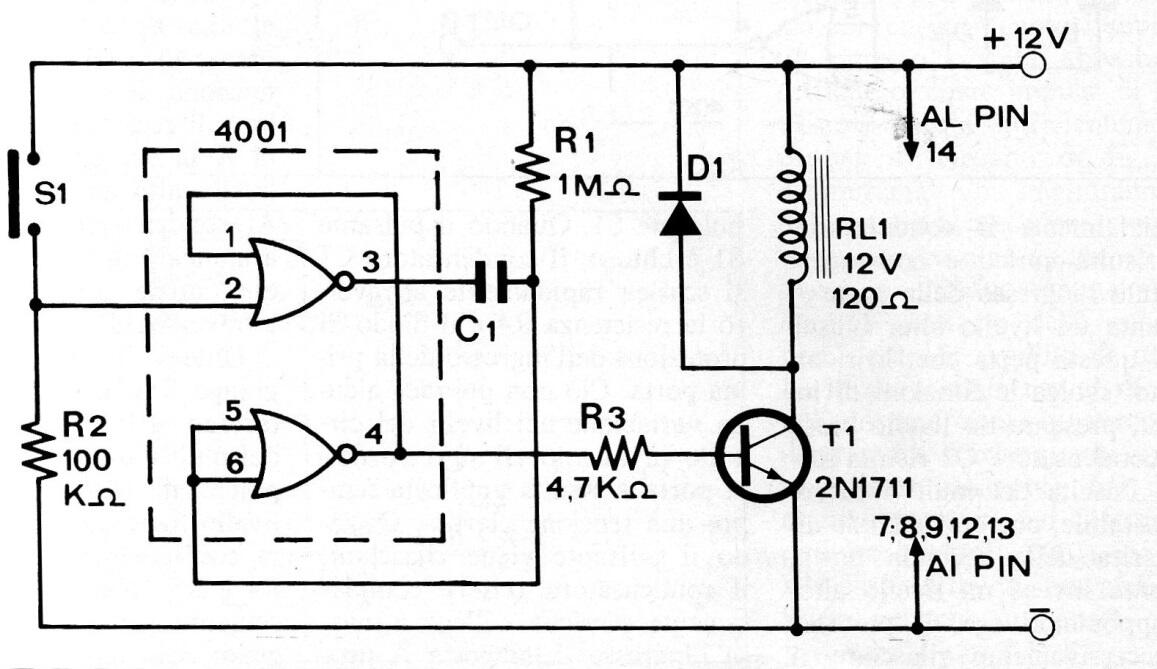

Este circuito es de una revista italiana Radio Elettronica de enero de 1977. El circuito muestra cómo implementar un temporizador CMOS con puertas NOR 4001 accionando un relé con tiempos hasta 15 minutos para los valores de componentes del diagrama. El circuito también puede ser alimentado por 6 V con lámparas para esta tensión. El disparo o accionamiento es hecho por S1. El transistor puede ser el BC548. D1 puede ser el 1N4148.
| Haga click en la imagen para ampliar |
