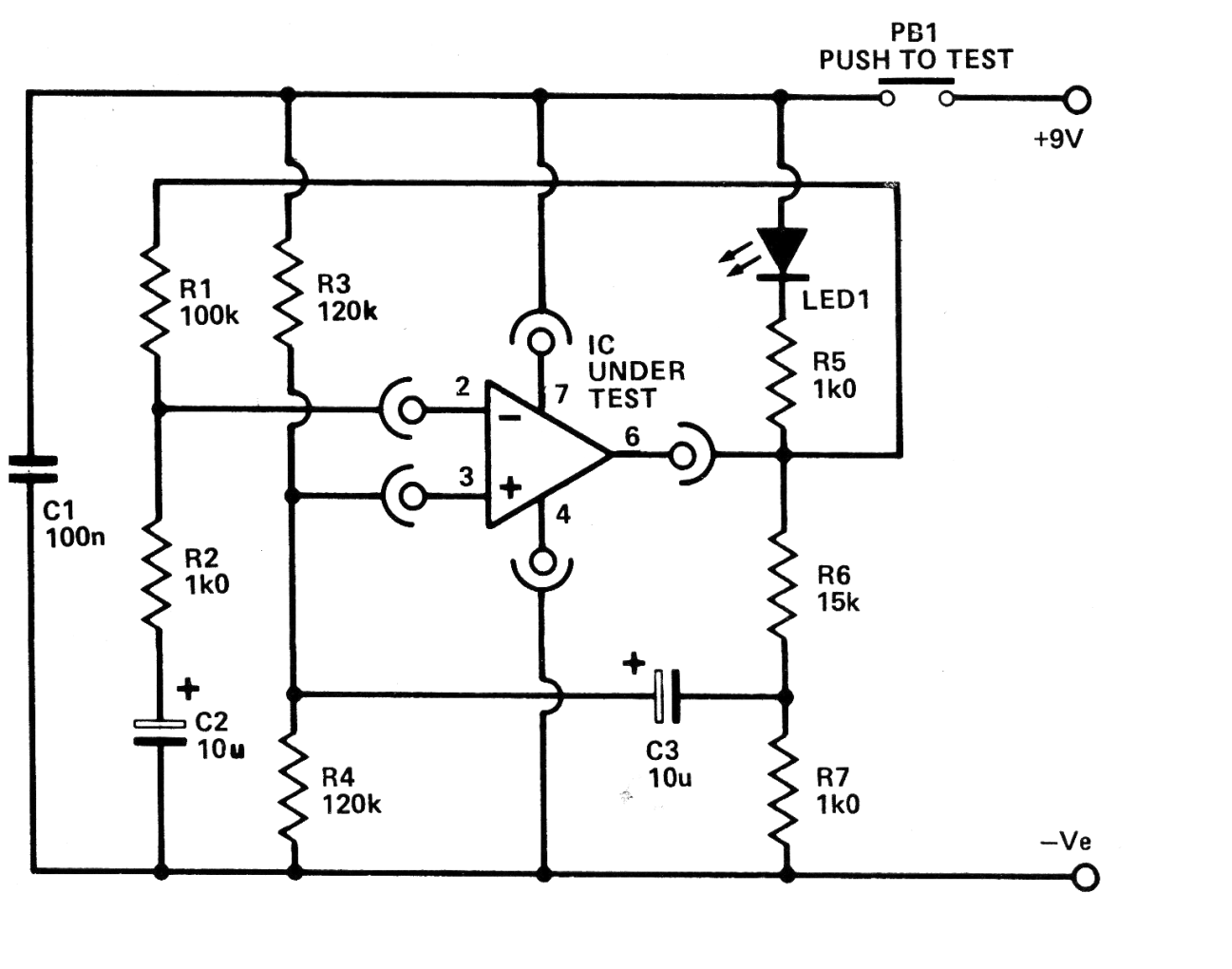

Este circuito fue obtenido en una revista inglesa de 1980, pero es actual, sirviendo para probar amplificadores operacionales comunes, como el 741, CA3140 e incluso comparadores como el LM339. Si el circuito de prueba está bien, el LED parpadea. La alimentación viene de una batería de 9 V.
| Haga click en la imagen para ampliar |
