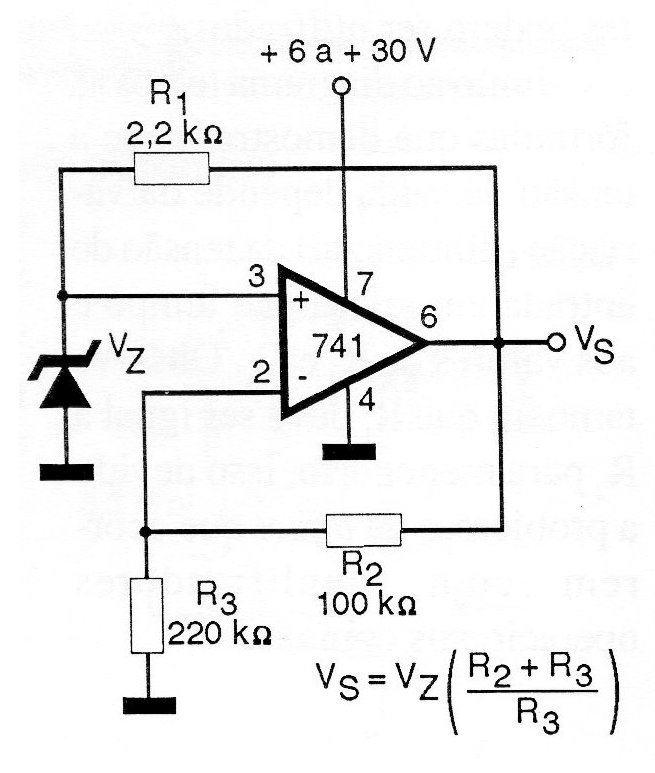

La potencia de un diodo zener puede ser aumentada con la ayuda de un amplificador operacional, como el 741. En la figura mostramos cómo se puede hacer. La potencia será dada por el operario y normalmente se obtiene una baja impedancia en la salida del operario lo que es importante para muchos circuitos reguladores. El zener puede ser de 3 a 12 V, pero siempre con una tensión menor que la usada en la alimentación del circuito. La fórmula para calcular la tensión de salida en función del zener y de las resistencias R2 y R3 se da junto al diagrama.
