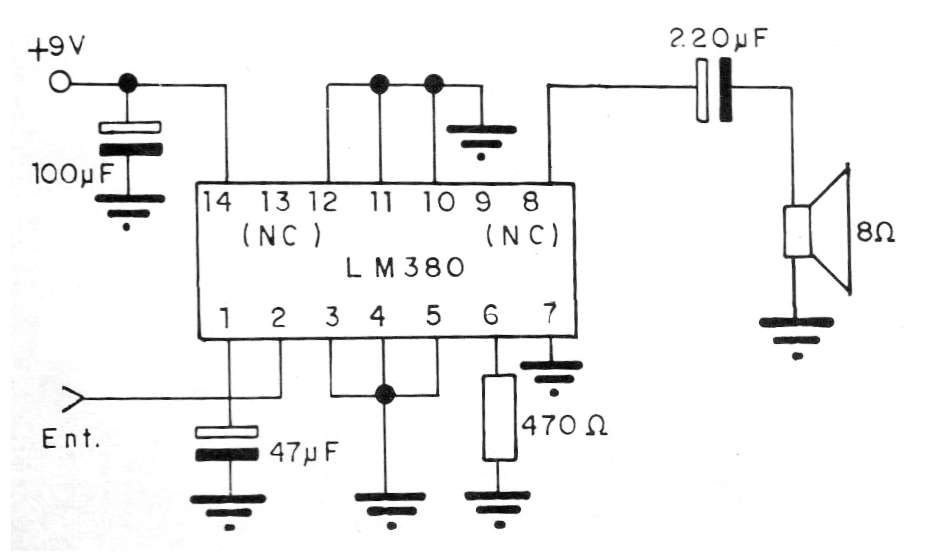

En la figura mostramos una aplicación típica del amplificador LM380, amplificador de audio de baja potencia. La alimentación debe realizarse con pilas o fuentes, ya que el consumo no recomienda el uso de baterías pequeñas. El circuito puede ser utilizado en receptores experimentales, seguidores y señales e intercomunicadores.




| Haga click en la imagen para ampliar |
