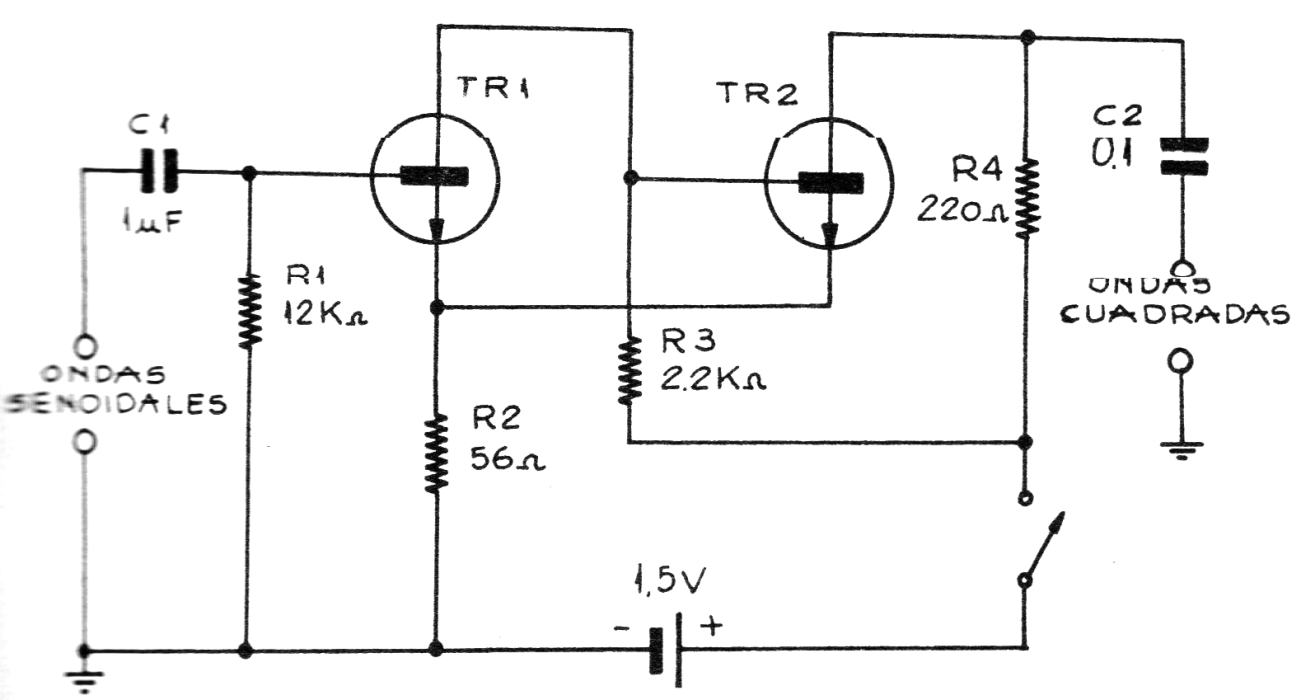

Este circuito consiste en un disparador que convierte señales senoidales de hasta algunos megahercios en señales rectangulares. El circuito fue encontrado en una publicación argentina de la década de 1970. En la versión original utiliza transistores de germanio y la alimentación se realiza con sólo una pila. Sin embargo, el circuito puede ser elaborado con transistores de silicio y los valores de los resistores alterados para obtener buen funcionamiento.
| Haga click en la imagen para ampliar |
