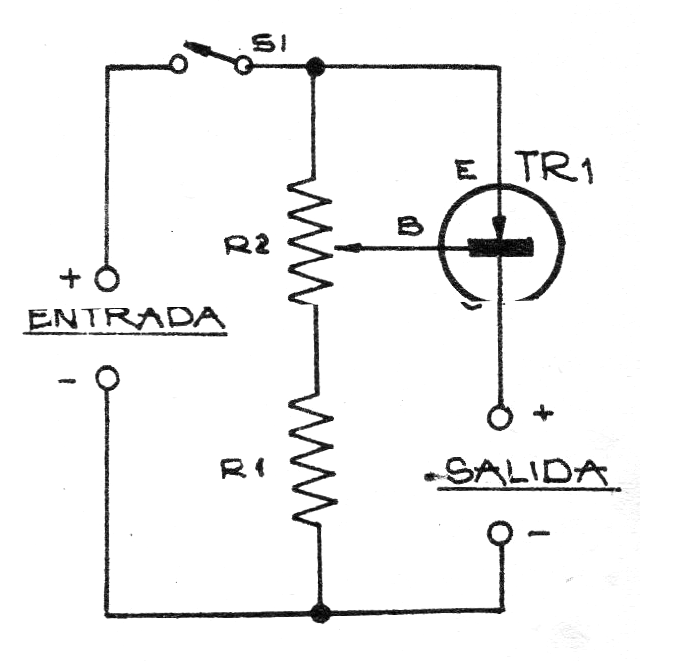

Con este circuito es posible controlar corrientes hasta unos 3 A en una carga, utilizando un potenciómetro de 100ohms de hilo. R1 es un resistor de 22 ohmios x 1 W. El transistor puede ser el TIP42 montado en disipador y la entrada puede ser hecha con tensiones de 3 a 12 V. El circuito, bastante conocido, fue obtenido en una publicación argentina de la década de 1970.
| Haga click en la imagen para ampliar |
