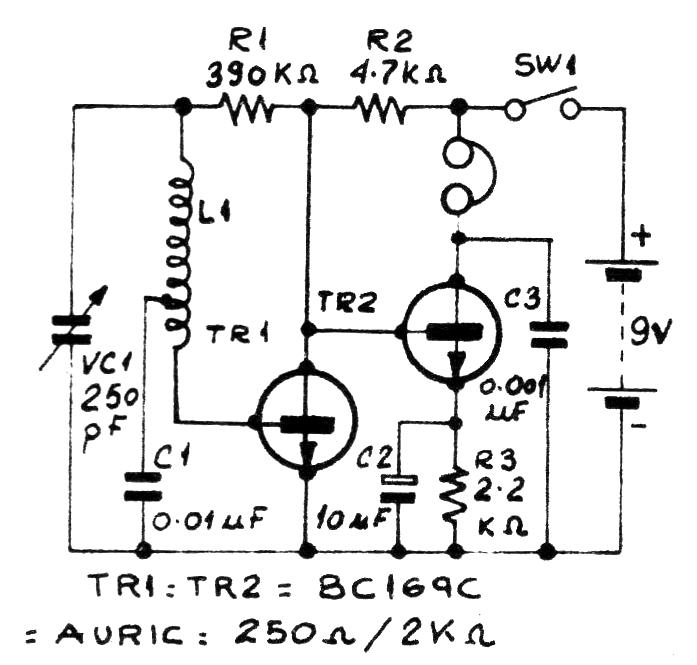

Este simple circuito de radio AM de dos transistores fue obtenido en una publicación argentina de los años 1970. El circuito funciona con tensiones de 3 a 12 V y la bobina consiste en 20 + 60 espiras de hilo 28 en un tubo de cartón de 1 cm de diámetro. El capacitor variable se puede obtener de una radio fuera de uso y el auricular debe tener de 600 ohms a 2k. En su defecto utilice un transductor piezoeléctrico con un resistor de 2k2 en paralelo. Los transistores pueden ser los BC548.
| Haga click en la imagen para ampliar |
