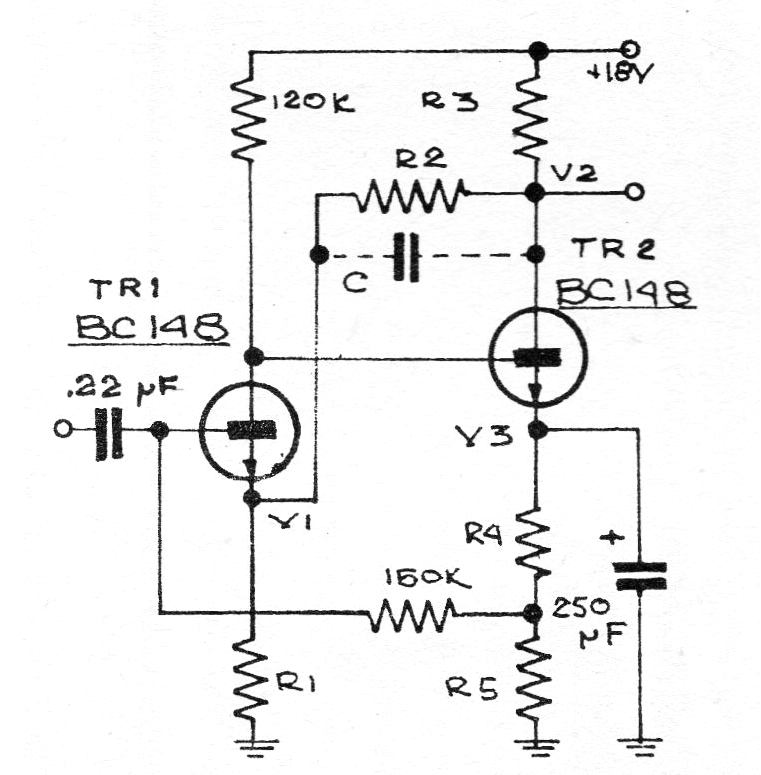

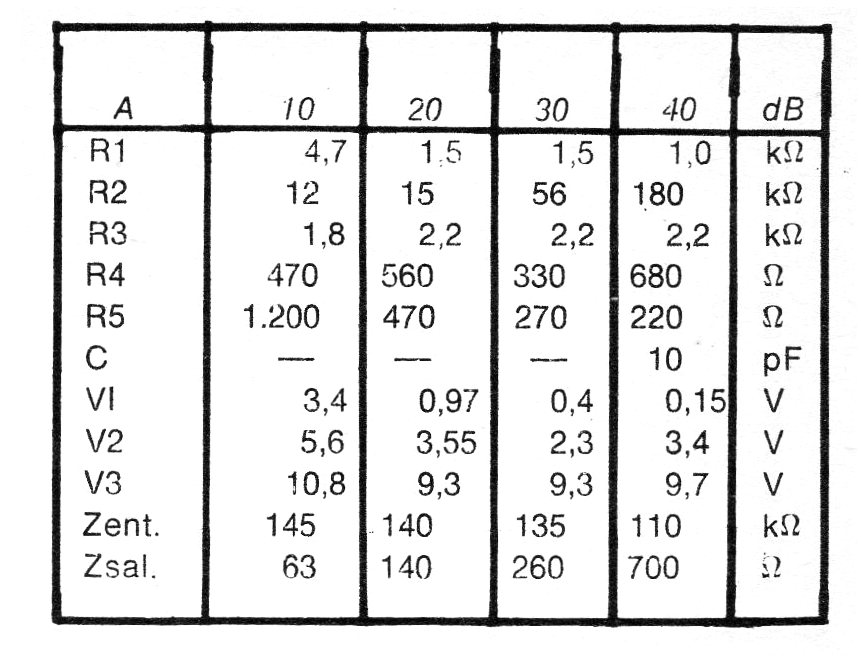

Este amplificador tiene una ganancia de tensión que depende de los valores de los componentes utilizados según la tabla dada junto al diagrama. El circuito fue encontrado en una revista argentina de los años 70. La alimentación se realiza con una tensión de 15 V y los transistores pueden ser los equivalentes más modernos BC548. El circuito puede ser utilizado como paso amplificador de pequeñas señales de audio. Las impedancias de entrada y de salida también dependen de la ganancia y de los componentes utilizados.
| Haga click en la imagen para ampliar |
| Haga click en la imagen para ampliar |
