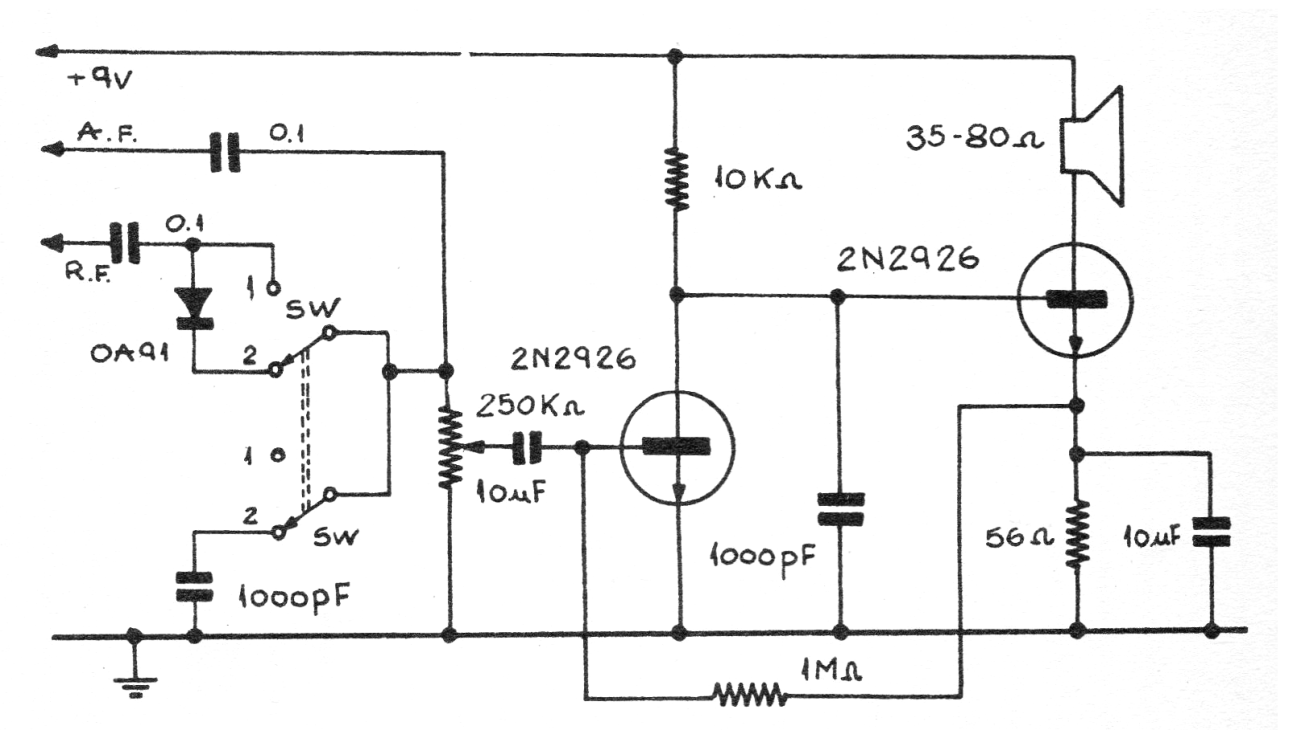

Este analizador dinámico para radio y TV no es más que un seguidor de señales con salida en un pequeño altavoz. He encontrado este circuito en una revista argentina de los años 1970 y puede ser montado utilizando un BC548 para el primer transistor y un BD135 para la salida en el altavoz. De esta forma, el altavoz puede ser de 8 ohmios. La alimentación se puede hacer con 6 o 9 V y el diodo puede ser cualquiera de germanio de uso general para la detección de las señales de RF.
