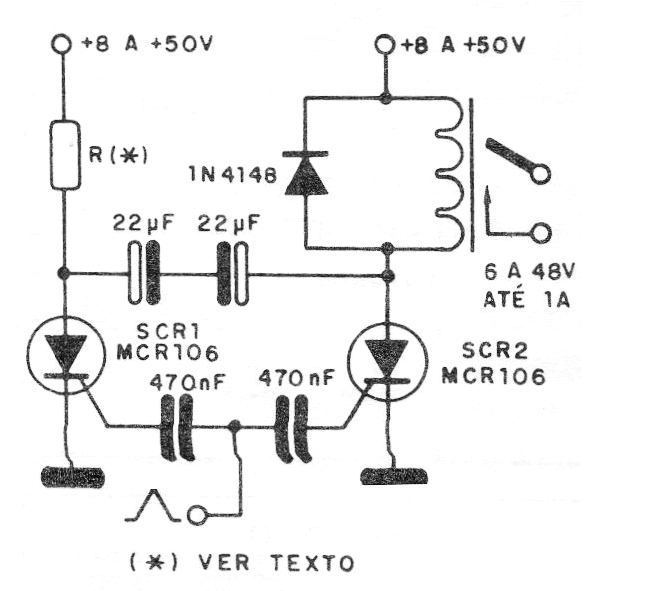

En esta configuración mostramos cómo disparar de los SCR de modo biestable por carga un relé. El circuito puede operar con relés de 6 a 12 V, recordando sólo que la alimentación debe ser hecha con 2 V a más de lo requerido por el relé, pues esa es la caída de tensión en el SCR en conducción. La intensidad del reloj debe ser determinada experimentalmente y los SCRs deben ser del tipo TIC106. Si hay disparo errático conecte una resistencia de 47k entre la puerta y el cátodo de cada SCR. La resistencia R debe tener valores de 100 ohms a 2,2 k según la tensión utilizada en la alimentación.
