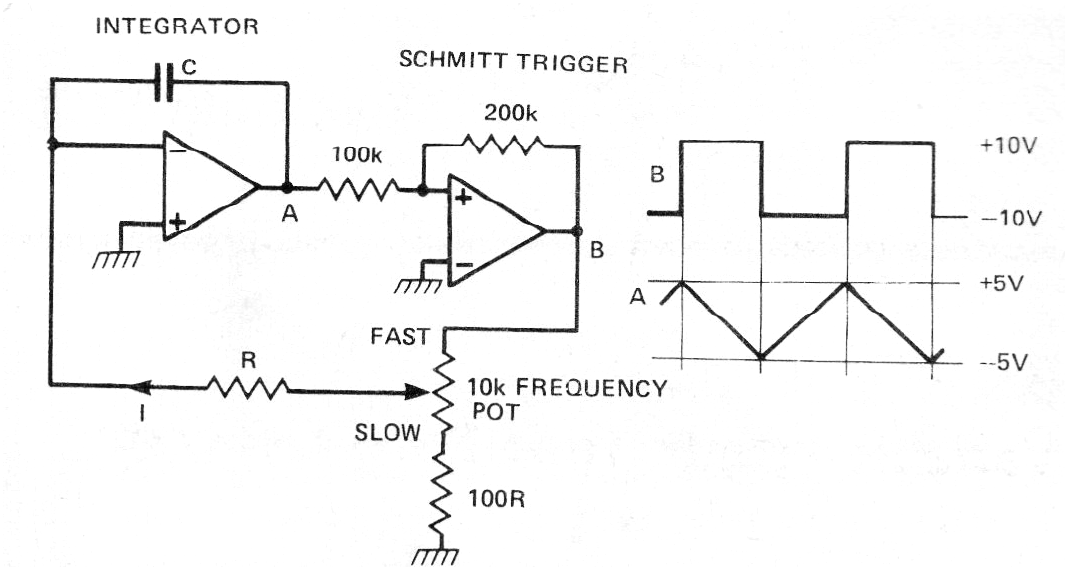

Este circuito consiste en la configuración tradicional con amplificadores operativos para generar señales rectangulares (cuadradas) y triangulares. Los amplificadores operacionales pueden ser prácticamente de cualquier tipo y la fuente de alimentación debe ser simétrica. El circuito funciona típicamente en el rango de frecuencias que va de 0,1Hz a 50 kHz. Amplificadores como el 741 y otros pueden ser utilizados.
| Haga click en la imagen para ampliar |
