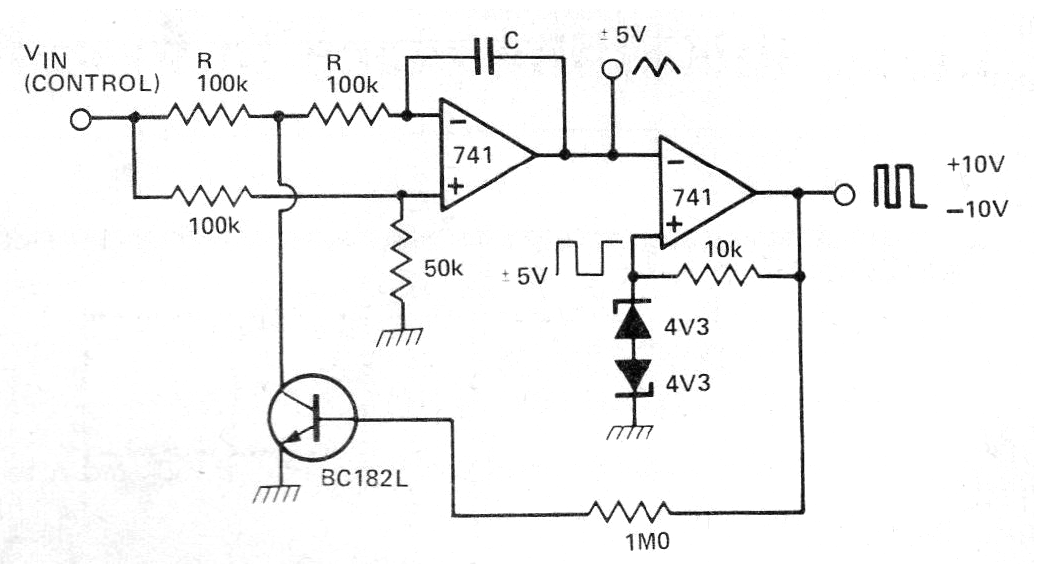

Este oscilador controlado por tensión con dos amplificadores operativos y un transistor que puede ser el BC548 presenta características lineales. El circuito puede generar señales hasta unos 10 kHz, dependiendo del capacitor usado y la cantidad de alimentación debe ser simétrica. La señal de salida es rectangular y la tensión de control debe ir como máximo hasta la tensión de alimentación del circuito. Otros amplificadores operacionales se pueden utilizar. Los diodos zener determinan la amplitud de la señal de salida.
| Haga click en la imagen para ampliar |
