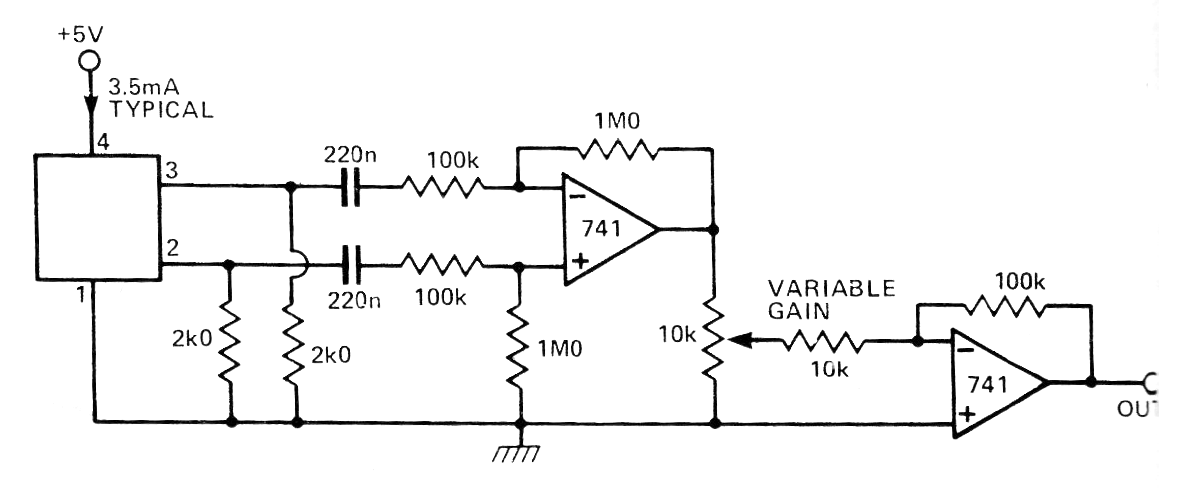

Este circuito detecta campos magnéticos por aproximación, usando un sensor Hall. Los componentes son comunes, excepto el sensor Hall, pero se admiten tipos equivalentes. El circuito debe ser alimentado por una fuente simétrica y el sensor es del tipo 624SS2. La salida debe aplicarse a algún circuito de indicación.
