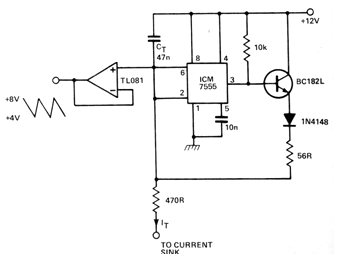

Este circuito genera una rampa lineal de 5,3 kHz con los componentes indicados. El 7555 es la versión CMOS del circuito integrado 555. El amplificador operacional admite el equivalente que debe ser alimentado con una fuente simétrica. El transistor puede ser el BC548 y la frecuencia máxima está determinada por las características del 555. Consulte en la sección de matemáticas para electrónica cómo calcular la frecuencia de este tipo de circuito.
