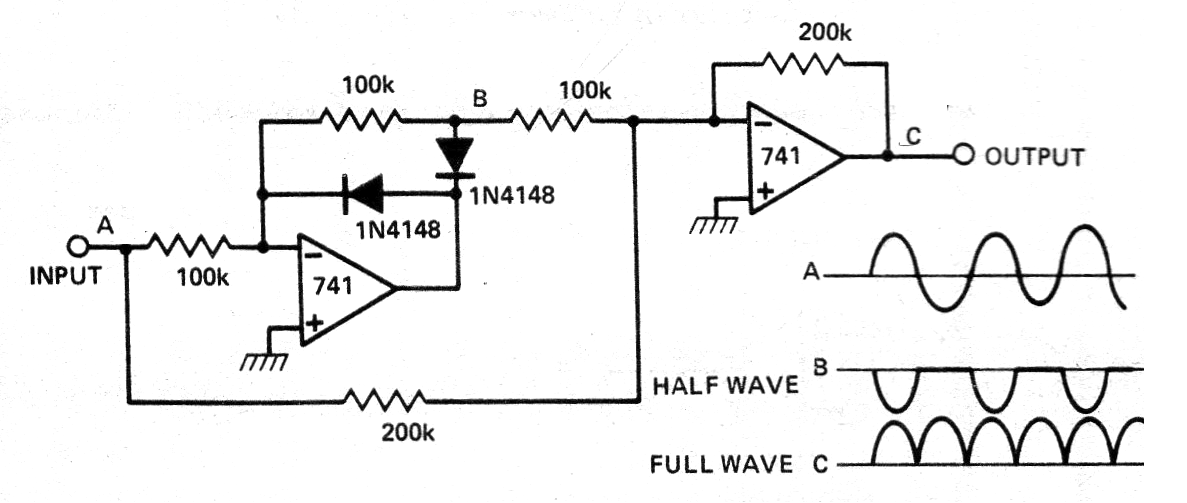

Este circuito rectifica señales senoidales de baja tensión para efecto de medida, pues el circuito es de baja potencia. Los amplificadores operacionales utilizados deben ser alimentados por una fuente simétrica de 6 a 12 V. Otros amplificadores operativos se pueden utilizar.
| Haga click en la imagen para ampliar |
