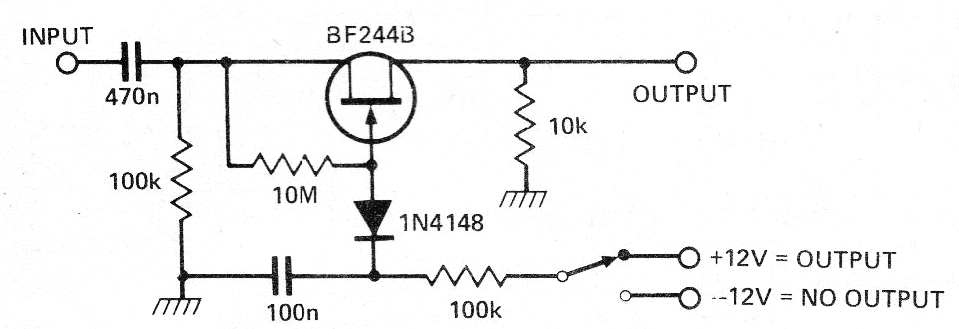

Con este circuito es posible conmutar una señal de audio de baja intensidad utilizando un transistor de efecto de campo de junción que puede ser el BF245. Una señal de control enciende o apaga la llave que funciona como un relé de estado sólido. La alimentación viene de la señal de audio que se está conmutando.
| Haga click en la imagen para ampliar |
