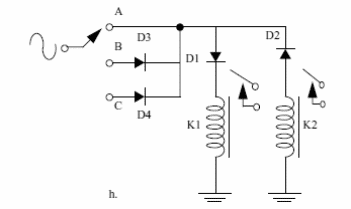

Este circuito muestra cómo podemos usar un par de hilos para accionar dos relés en tres combinaciones diferentes. El circuito se obtuvo de mi libro Mechatronics Sourcebook, publicado en los Estados Unidos. Los diodos pueden ser los 1N4002 o 1N4004 y los relés de 6 a 24 V, siendo la tensión alterna de alimentación.
