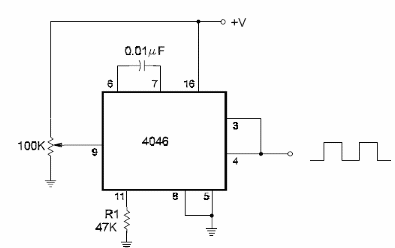

Este oscilador controlado por tensión o Voltage Controlled Oscillator (VCO) utiliza el PLL 4046 CMOS. El rango de frecuencias es determinado por el condensador que puede tener su valor cambiado dentro de la banda de algunos hertz a algunos megahertz. El circuito puede ser alimentado por tensiones de 5 a 15 V. Este circuito se encuentra en el libro CMOS Sourcebook de Newton C. Braga, publicado en los Estados Unidos.
