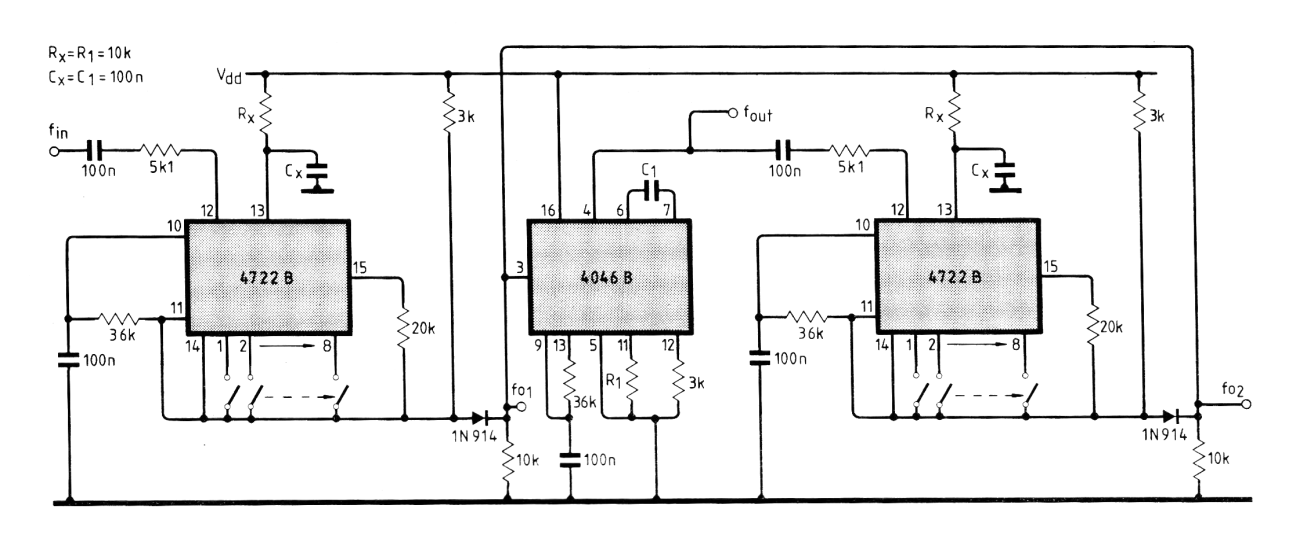

Este interesante circuito que utiliza PLLs CMOS puede dividir la frecuencia de una señal por valores menores que 1. Se trata, por lo tanto, de un multiplicador de frecuencia que puede operar hasta algunos megahertz, según la capacidad del CI. El circuito es de una revista inglesa de 1985, pero puede ser montado con facilidad aún hoy. La señal de entrada se multiplica por (N + 1) / (M + 1) donde N y M se ajustan en el primer y tercer CI. Las frecuencias posibles son de 65 025 valores diferentes.
| Haga click en la imagen para ampliar |
