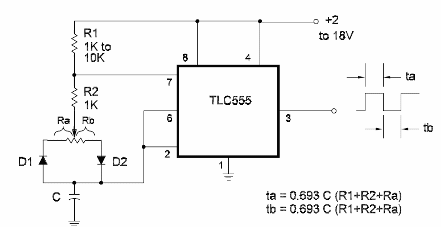

En la figura tenemos el modo de implementar un asta con el 555 común o TLC555 CMOS, con el ajuste del ciclo activo. Los diodos son 1N4148 y el capacitor determina los tiempos en el nivel alto y bajo según las fórmulas junto al diagrama. La alimentación para el 555 común parte de 5 V y para el CMOS parte de 2 V. El circuito es del libro CMOS Sourcebook de Newton C. Braga, publicado en los Estados Unidos.
