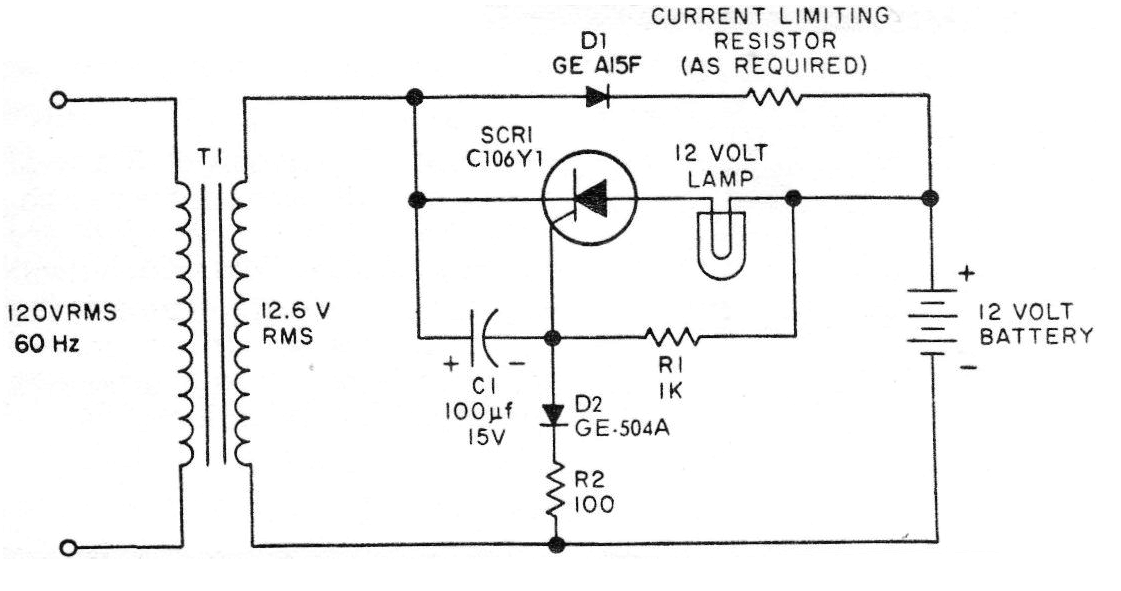

Este circuito se obtuvo en un manual de Tiristores de 1974. El circuito enciende una luz de emergencia alimentada por un acumulador o batería cuando se corta la energía de la red. El SCR es del tipo TIC106 y la lámpara de 12 V. Se pueden utilizar varias lámparas. La batería se mantiene en carga constante cuando hay energía de la red.
| Haga click en la imagen para ampliar |
