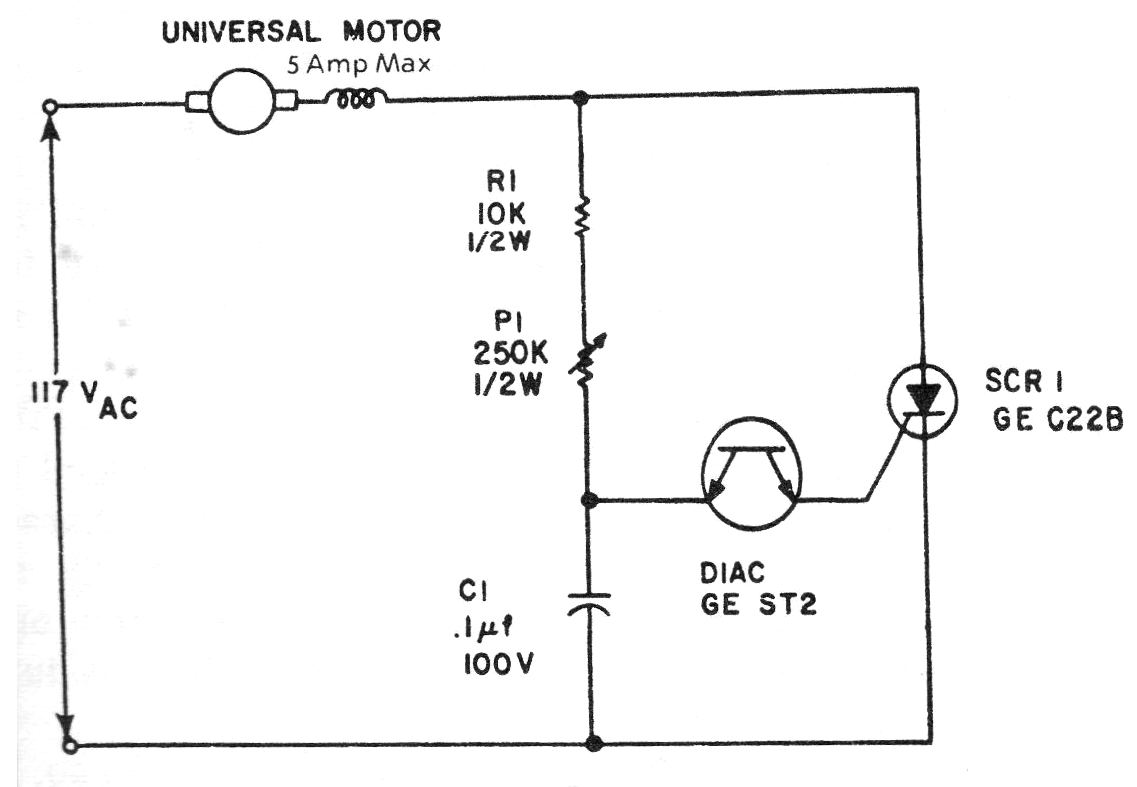

Este circuito fue obtenido en un manual de tiristores americano publicado en 1974. El circuito todavía es actual, pudiendo ser usados SCRs de la serie TIC tanto para 110 V como 220 V. El diac también admite equivalente, pues puede ser de cualquier tipo. El circuito está indicado para el control de velocidad de los motores universales.
| Haga click en la imagen para ampliar |
