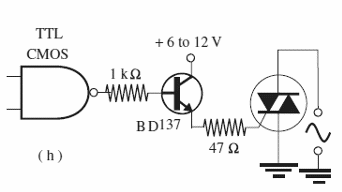

En la figura tenemos un circuito de accionamiento típico de un Triac de la serie TIC a partir de lógica TTL o CMOS. El negativo de la fuente TTL o CMOS debe ser común al negativo de la entrada alternada. El Triac debe estar dotado de radiador de calor si la carga es de más de 500 mA. El circuito es del libro Mechatronics Sourcebook de Newton C. Braga, publicado en los Estados Unidos.
