El circuito mostrado en la figura 1 no sólo sirve para probar un diodo, así como para obtener su curva característica. El transformador utilizado debe tener un voltaje de secundario pico más bajo que la tensión inversa del del diodo bajo prueba. El resistor R1 se elige de acuerdo con la corriente de prueba, típicamente un valor mucho menor que aquella a la que se especifica el diodo. En la simulación se utiliza el osciloscopio virtual del Multisim Blue.

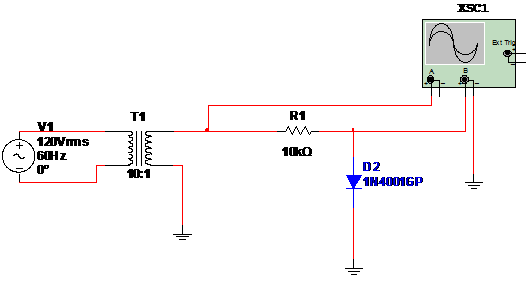

Figura 1 - Circuito de prueba de diodos con el osciloscopio
En la figura 2 tenemos la forma de la señal observada correspondiente a la curva característica del diodo. Para esta curva hay que recordar que em el osciloscopio se establece la base de tiempo A / B, es decir, eje X contra Y

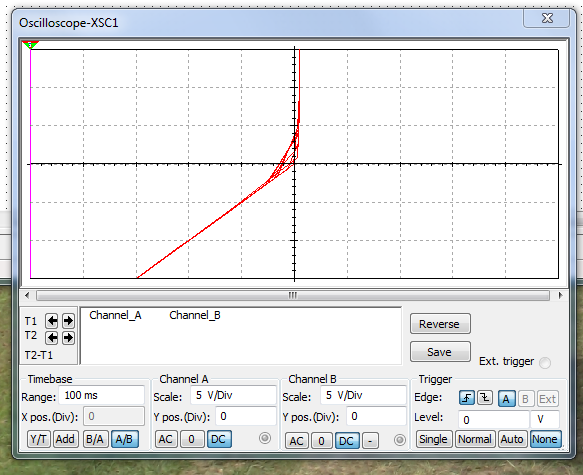

Figura 2 - Curva característica del diodo mostrada en el osciloscópio.
