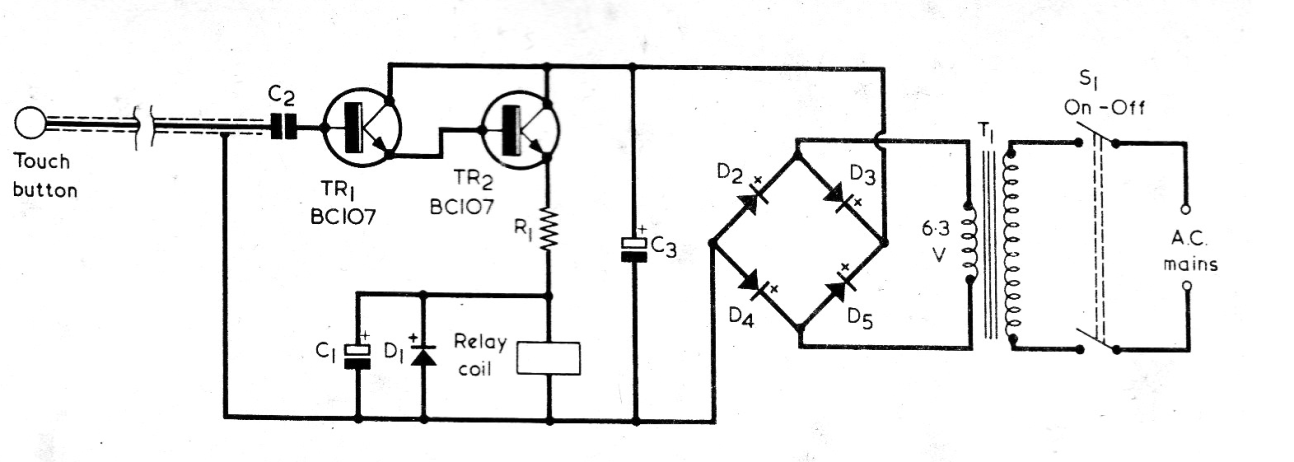

Este circuito fue encontrado en una Radio Electronics Constructor, revista inglesa de junio de 1976; La revista ya no se publica, pero el circuito se puede montar fácilmente con BC547 en lugar del tipo original NPN El relé debe ser y 6 V si el transformador utilizado es de esta tensión, pero se puede utilizar un relé de 12 V. Los diodos son 1N4002, R1 es de 22 ohms y C1 de 10 uF. C2 tiene 220 nF y C3 es un electrolítico de 1 000 uF.
Llave de toque | Haga click en la imagen para ampliar |
