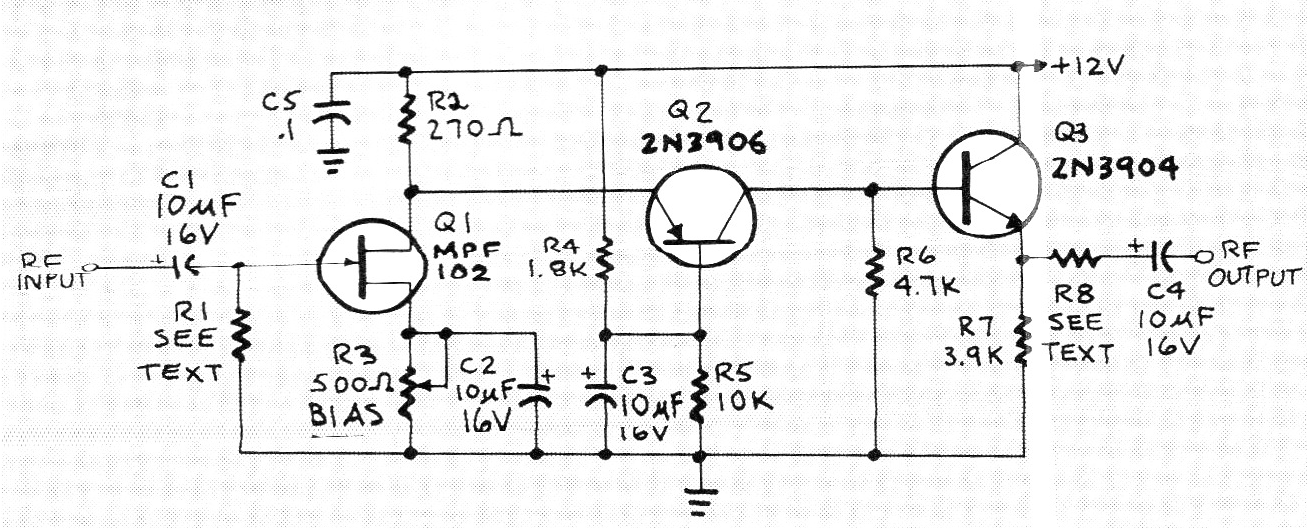

Este circuito fue encontrado en una radio electrónica de marzo de 1987. La revista ya no existe, pero el circuito se puede montar con BF245 para el FET, BC558 para Q2 y 2N2222 para Q3. El circuito amplifica señales en el rango de 500 kHz hasta más de 5 MHz. La alimentación puede provenir de fuente simple, ya que el consumo es muy bajo.
Amplificador OM | Haga click en la imagen para ampliar |
