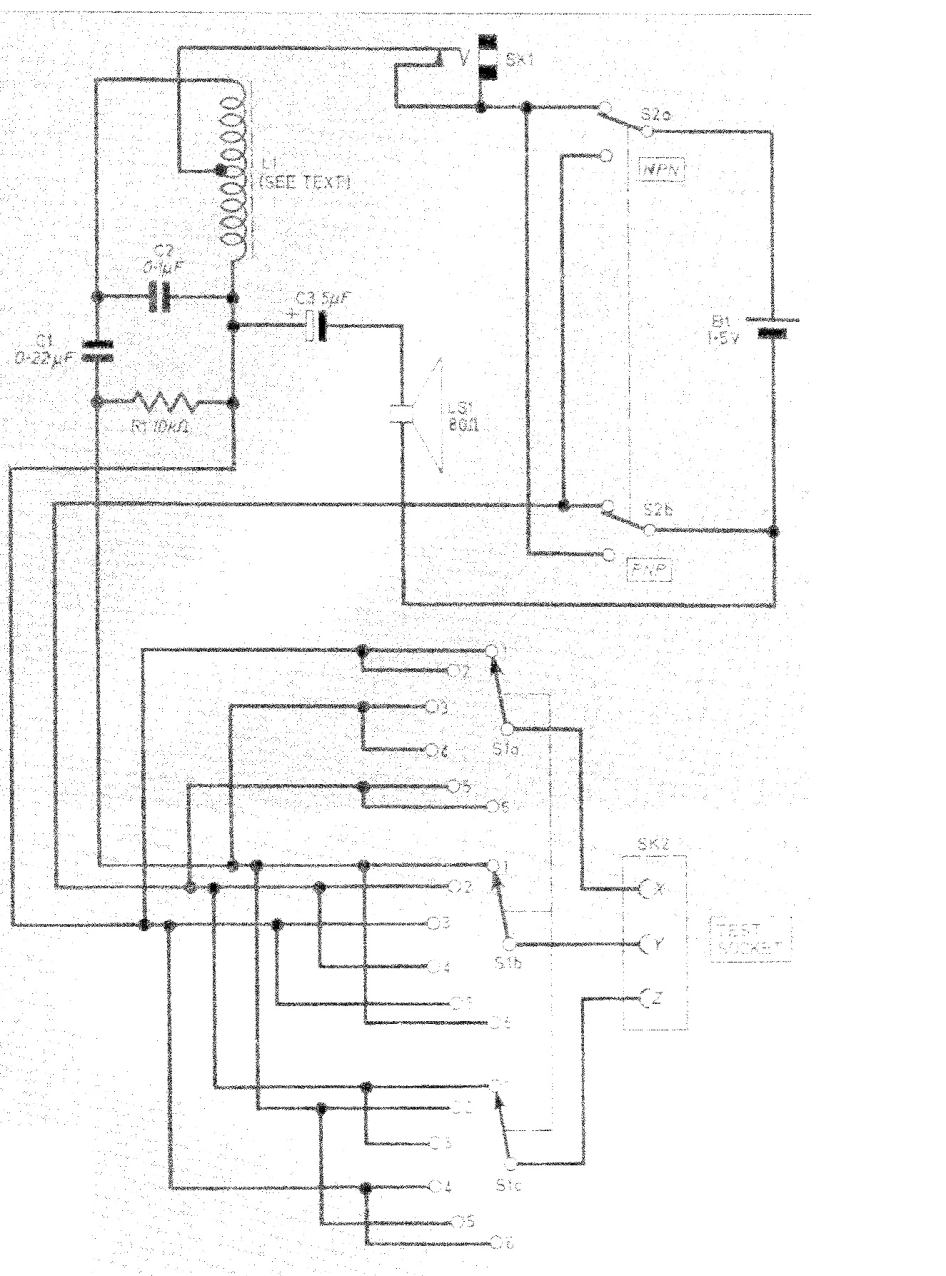

He encontrado este circuito en una revista inglesa de 1977, pero el circuito puede ser montado con facilidad por los componentes que usa. El circuito tanto prueba transistores NPN como PNP como aún permite identificar sus terminales. Seleccionando el tipo y ajustando paso a paso la llave selectora, llega el punto en que el circuito oscila, emitiendo sonido. En este momento, por la posición de la llave podemos identificar los terminales. L1 está formada por 300 + 300 espiras de hilo 32 en un bastón de ferrita.
