He encontrado este circuito en una revista de 1976, pero todavía se puede montar con facilidad, ya que todos los componentes son comunes. El circuito indica el estado de una batería, avisando cuando está descargada, normal o con sobrecarga. Los transistores pueden ser los BC548.

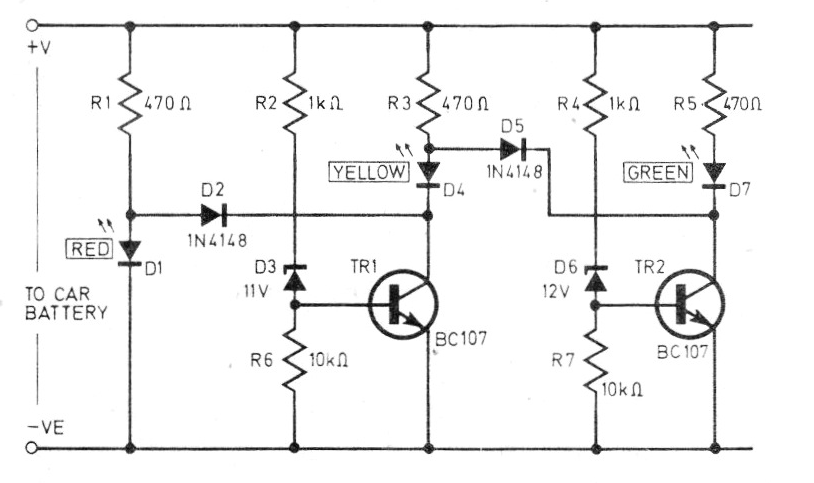

Indicador de batería para el coche | Haga click en la imagen para ampliar |
