He obtenido este circuito en una revista inglesa de 1977. Todavía se puede montar con facilidad, ya que los componentes son comunes. Recomendamos sólo que la salida del 555 se utilice para activar el relé a través de un paso amplificador con un BC548, por ejemplo, para no cargar la salida del CI. La alimentación también se puede hacer con 6 V, si se utiliza relé de esta tensión. Los sensores son termistores (NTC) de 10k ohms aproximadamente.

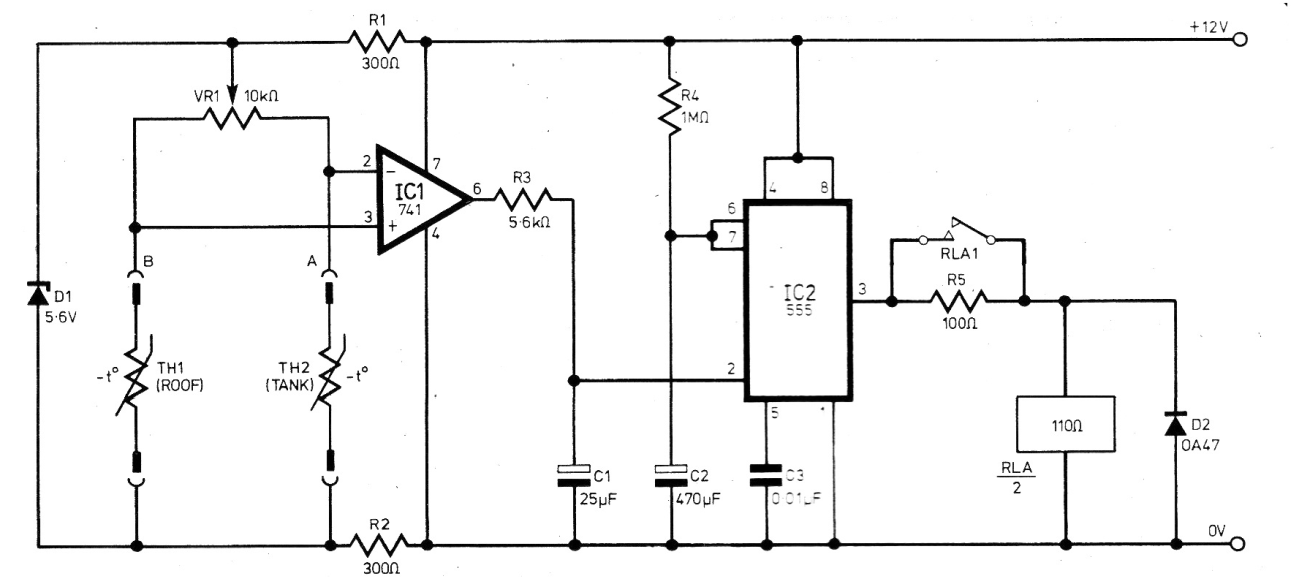

Control Para Calefacción Solar | Haga click en la imagen para ampliar |
