Este circuito es de una Electronics Now de 1998, pudiendo ser montado con facilidad, ya que utiliza un circuito integrado común. R1 y R2 controla la relación marca-espacio, determinando el ciclo activo. La fuente de alimentación debe ser simétrica de 5 a 12 V. La frecuencia máxima es de 4 MHz.

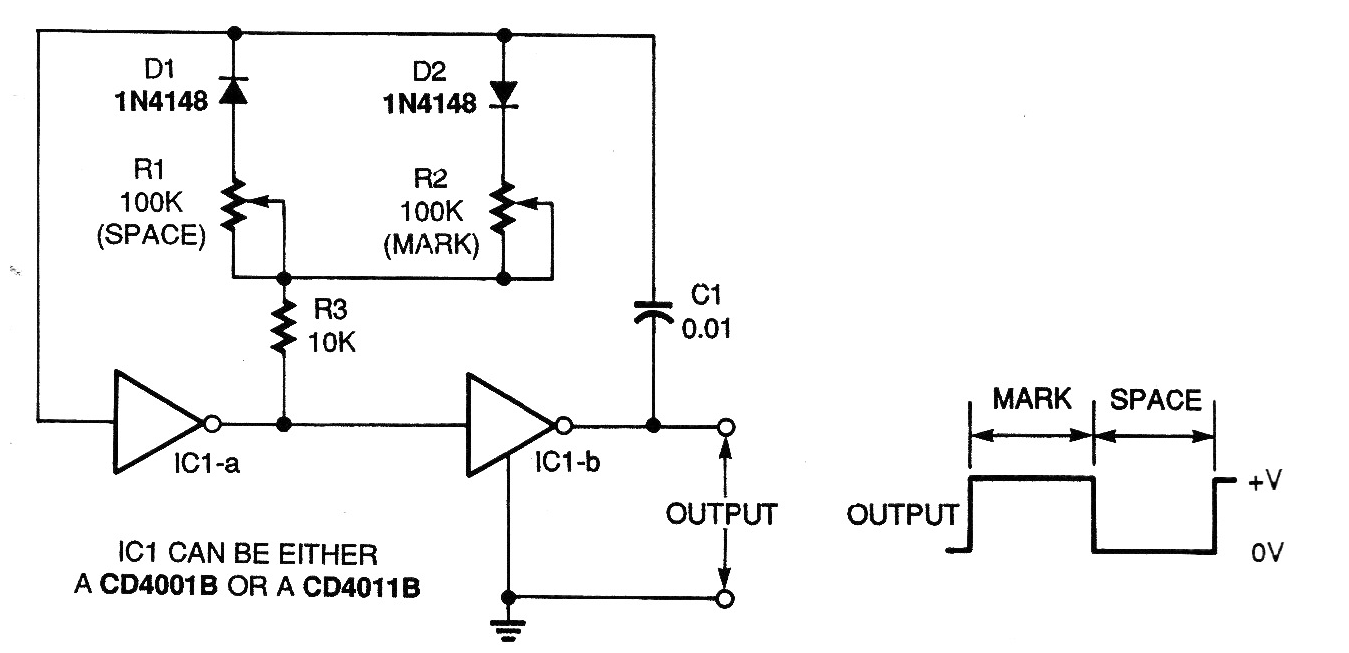

Generador rectangular con ciclo activo | Haga click en la imagen para ampliar |
