Este circuito fue publicado en una revista inglesa de 1977, pero se mantiene actual, pues podemos montarlo con transistores BC548 en lugar del BC107 y un BC558 en lugar del BCY71. El circuito mide corrientes en 4 bandas según lo indicado, debiendo operar con fuente doble, conforme en el diagrama.

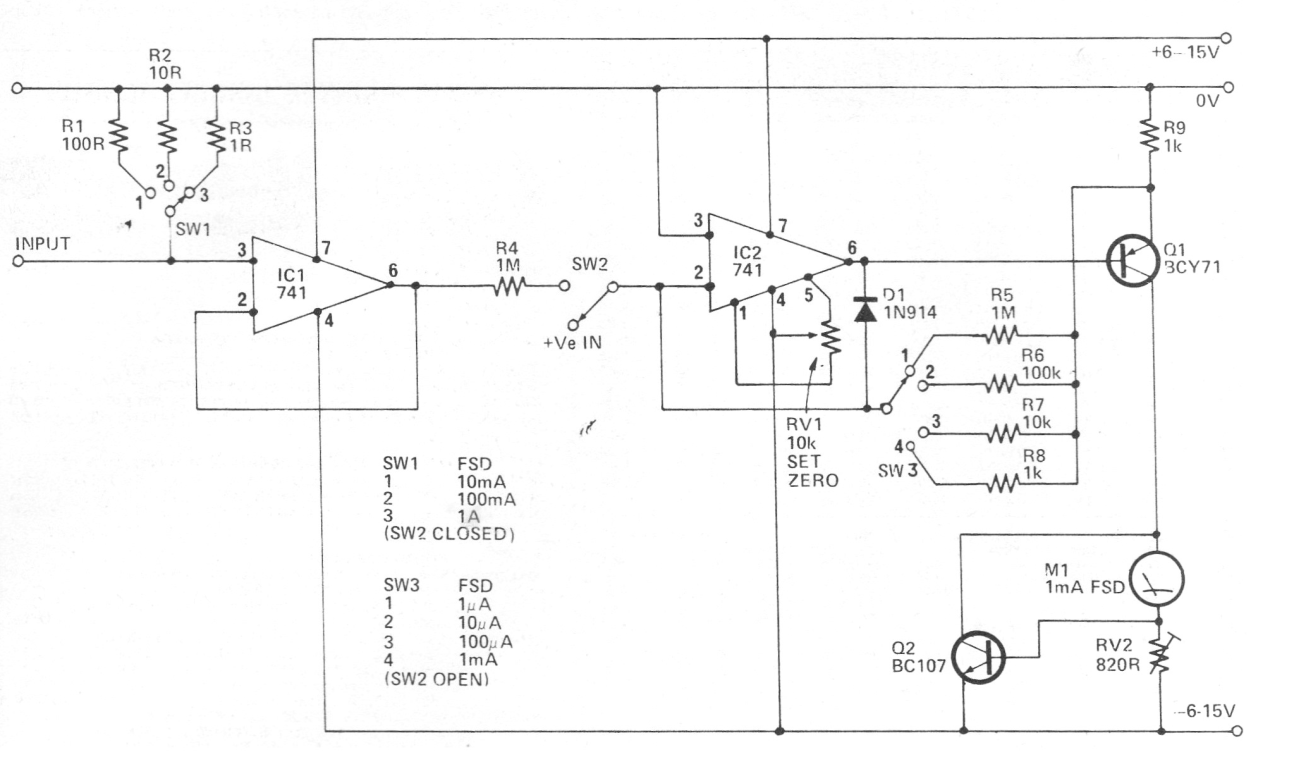

Amperímetro multicanal | Haga click en la imagen para ampliar |
