Este circuito fue obtenido en una revista de 1976. Podemos usar el 555 y más un BC548 para generar señales cuadradas de 20 Hz a 20 kHz con el potenciómetro agregado, o sea, con un ciclo activo del 50%. El condensador se puede cambiar para obtener señales en otras bandas de frecuencias. El período se da por 0,722 / (RL x Cx) en el diagrama.

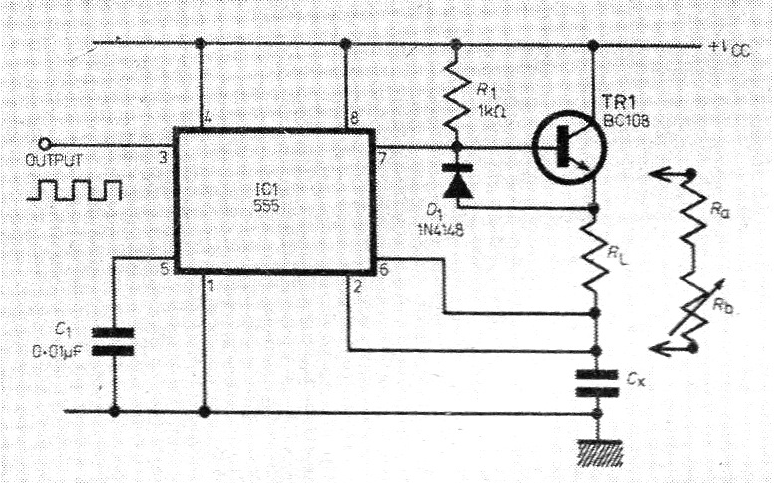

Generador de Señales cuadradas 555 | Haga click en la imagen para ampliar |
