Este circuito es de una revista de 1987, pero puede todavía ser montado con facilidad, pues los componentes son comunes. El transformador es de 5 A y el transistor puede ser el BC547. Los diodos son de 5 A o más. El circuito desactiva el relé cuando se alcanza la tensión de carga ajustada en el potenciómetro. El circuito es para las baterías de coche.

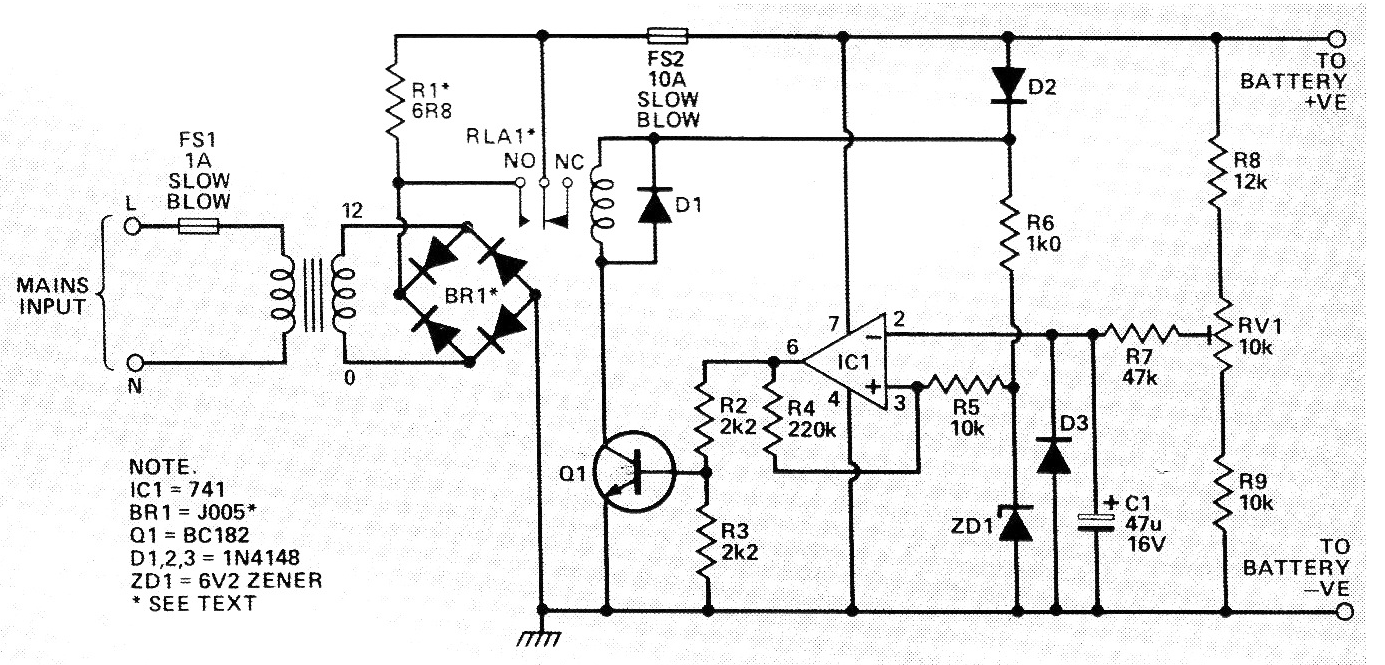

Cargador Automático de baterías | Haga click en la imagen para ampliar |
