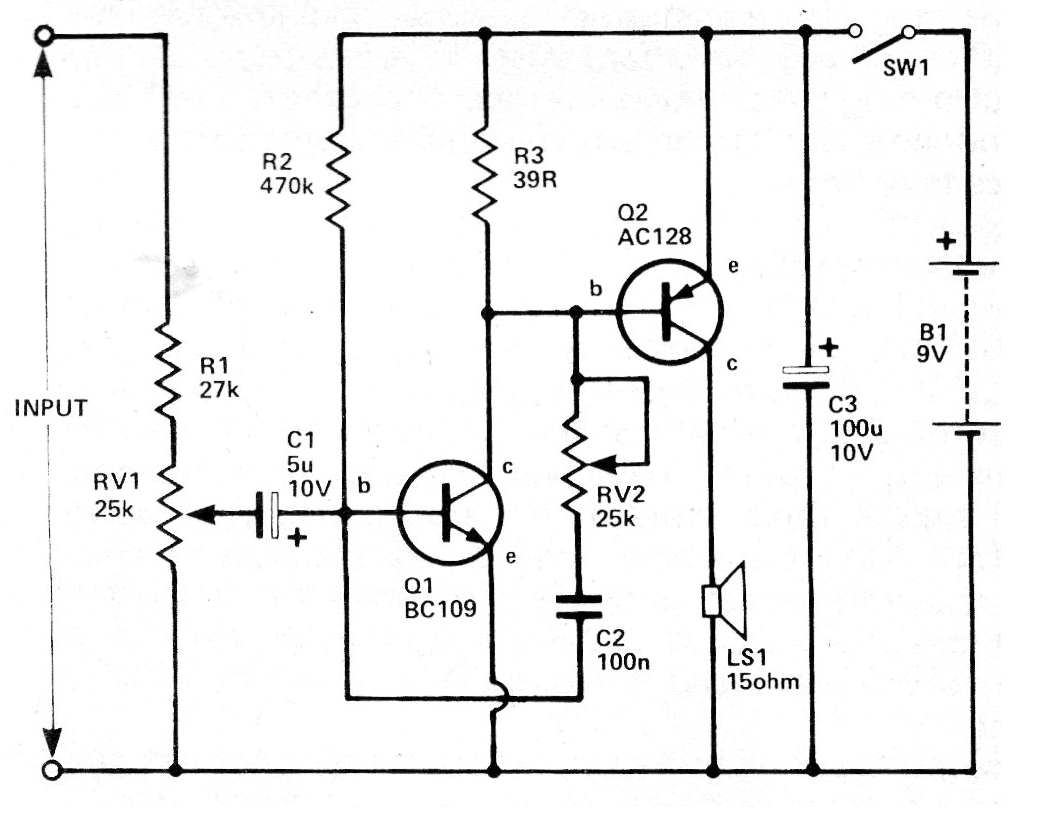

Este circuito fue encontrado en una revista de 1979, pero aún puede ser montado con facilidad, pues todos los componentes todavía son comunes. El transistor Q1 puede ser el BC548 y el Q2 un BD136. La alimentación se puede realizar con tensiones de 3 a 9 V. RV2 es un control de tonalidad simple.
Simple Amplificador | Haga click en la imagen para ampliar |
