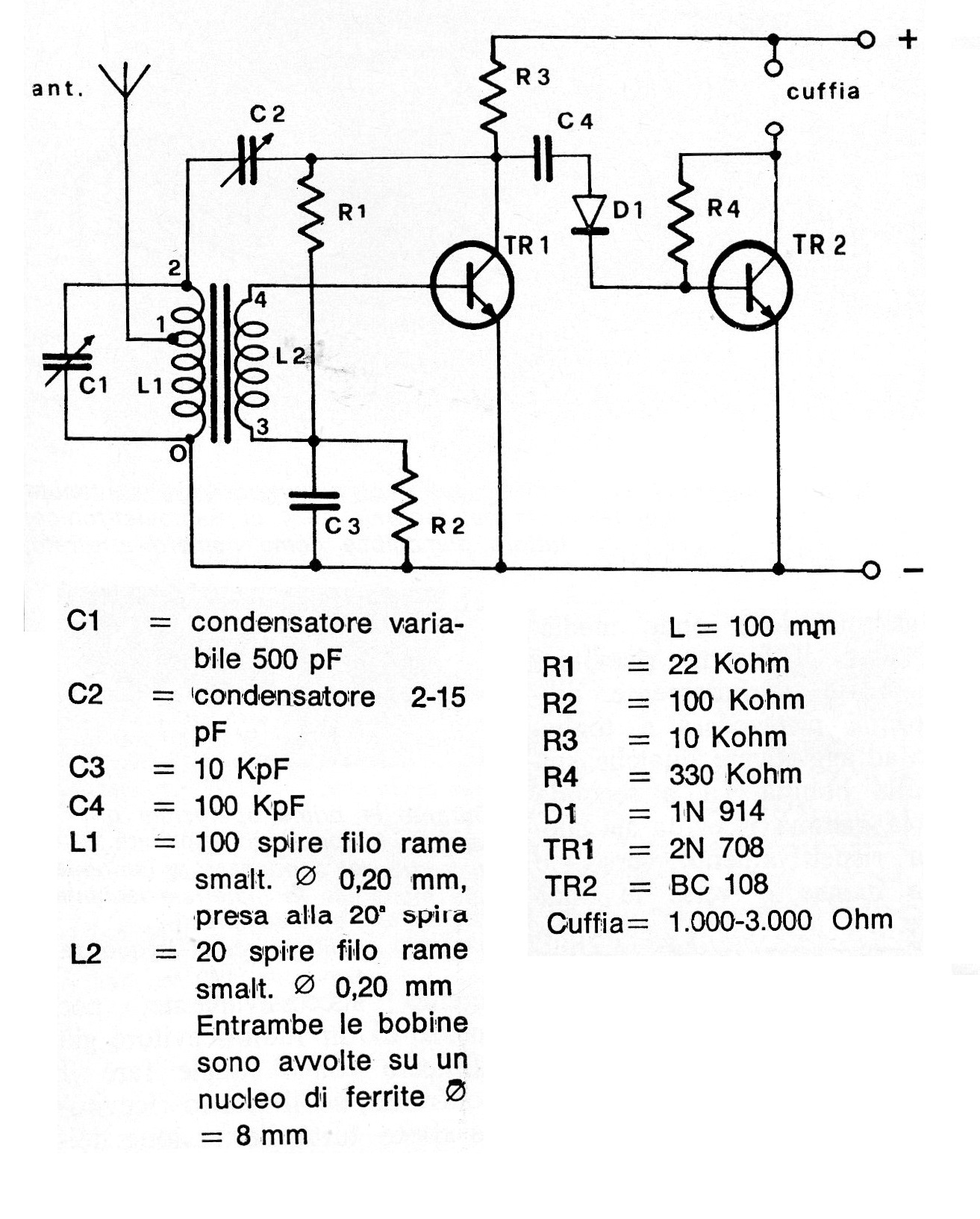

El circuito presentado fue obtenido en una Radio Elettronica italiana de 1976, pero puede ser montado con facilidad utilizando transistores BC548. La salida debe realizarse en un auricular magnético de alta impedancia o piezoeléctrico con un resistor de 2k2 en paralelo. El circuito es alimentado por batería de 9 V. L1 consta de 30 + 70 espiras de hilo 28 en un bastón de ferrita y L2 20 espiras sobre L1.
Receptor AM simple | Haga click en la imagen para ampliar |
