Encontramos este circuito en una revista inglesa de marzo de 1975. El circuito produce el efecto fuzz para guitarra y guitarra, siendo intercalado entre el captador y la entrada del amplificador. Como su consumo es bajo, la alimentación puede ser hecha por batería. Los cables de entrada y salida de señal deben ser blindados. Los transistores pueden ser los BC548.

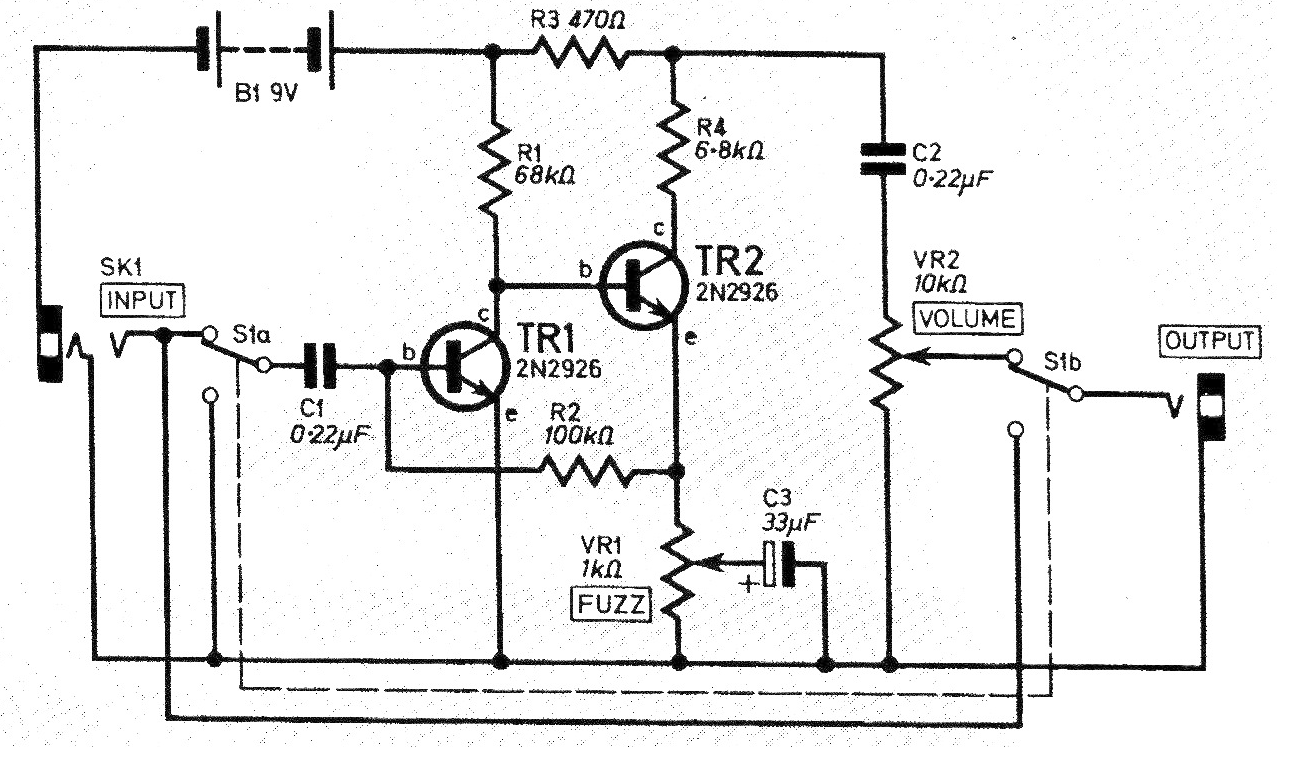

Pedal de distorsión | Haga click en la imagen para ampliar |
