Encontramos este circuito en una revista inglesa 1974. El circuito acciona un relé a parir de señales de muy baja intensidad, funcionando como un relé ultra sensible de uso general. La alimentación puede ser hecha con tensiones de 6 a 12 V, conforme el relé utilizado. Los transistores pueden ser los BC548. D1 puede ser cualquier diodo de uso general con el 1N4148.

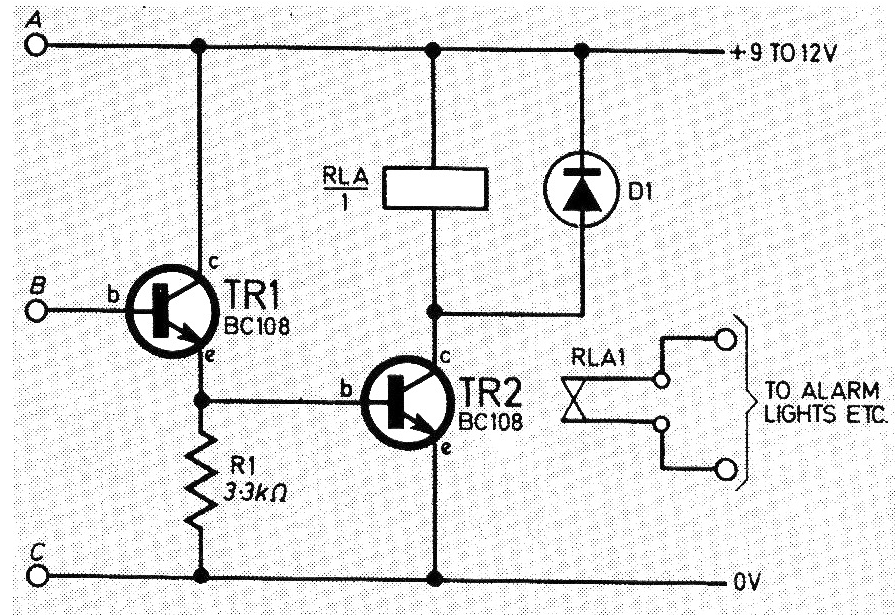

Relé Electrónico | Haga click en la imagen para ampliar |
