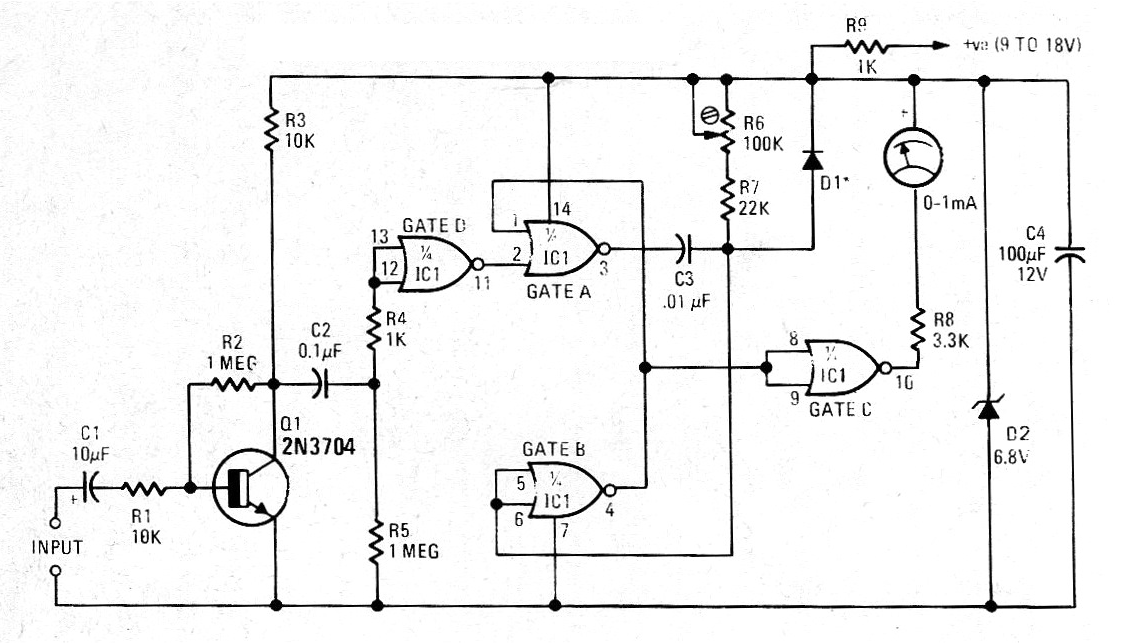

El circuito mostrado fue encontrado en una revista italiana Onda Quadra de 1976. La revista ya no existe, pero el circuito puede ser implementado con un transistor BC548 en lugar del original. El circuito mide frecuencias con un fondo de escala de 1 kHz. El circuito integrado es el CMOS 4001.
Frecuencímetro simple | Haga click en la imagen para ampliar |
