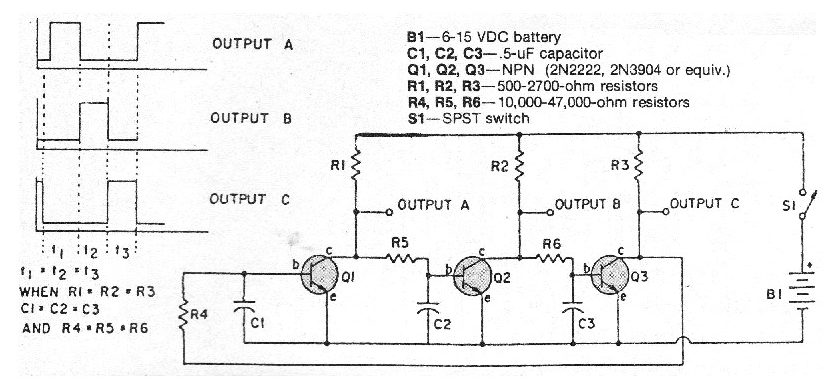

Este circuito es de una publicación americana de 1987 llamada Electronics Handbook. El circuito se puede montar fácilmente, ya que todos los componentes son comunes. Los transistores pueden ser los BC547 o BC548 El circuito genera tres señales rectangulares en frecuencia que depende de los condensadores utilizados. La alimentación se puede realizar con tensiones de 6 a 15 V.
Generador de Señales Retangulares Triple | Haga click en la imagen para ampliar |
