Este circuito es de una publicación americana de 1987 llamada Electronics Handbook. El circuito se puede montar fácilmente, ya que todos los componentes son comunes. El sensor es un LDR común y los niveles de luz de accionamiento son determinados por los resistores de R2 a R8 . La alimentación se puede hacer con tensiones de 6 a 9 V. El circuito integrado es el LM339.

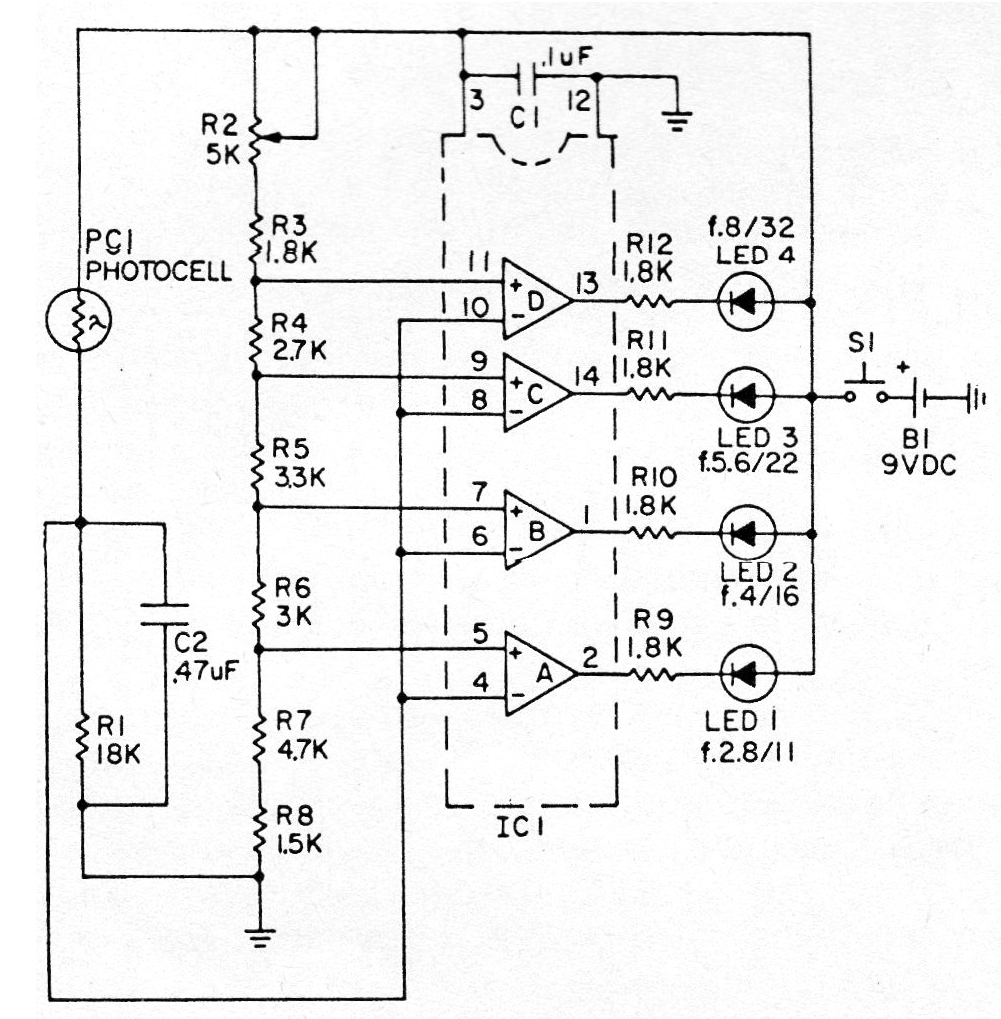

Fotómetro Bargraph | Haga click en la imagen para ampliar |
