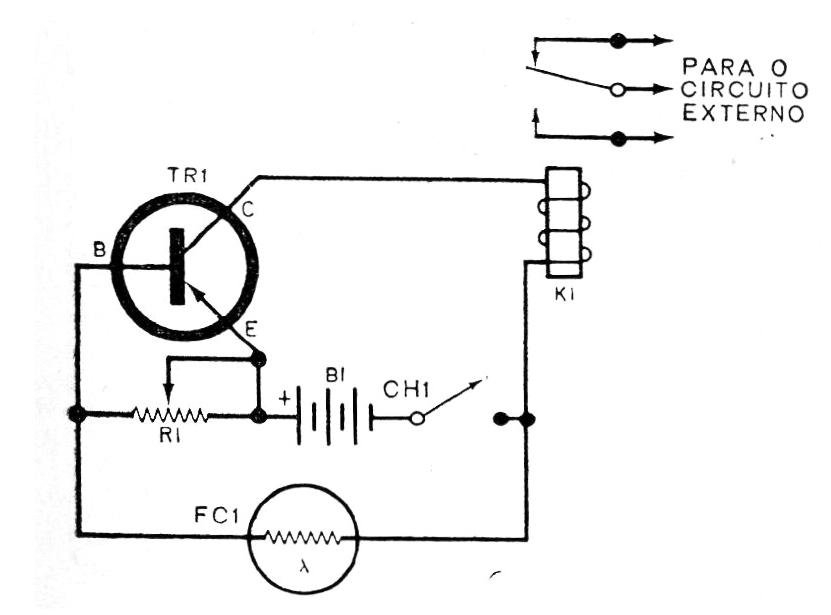

He encontrado este circuito en una publicación de 1964. El circuito todavía se puede montar fácilmente con un transistor BC558 en lugar del original. R1 es de 10k ohms y el sensor un LDR común. La tensión de alimentación puede ser de 6 o 12 V, según el relé utilizado, cuya corriente de bobina debe ser como máximo de 100 mA. El circuito activa el relé cuando el LDR está iluminado.
Relé Foto-Eléctrico | Haga click en la imagen para ampliar |
