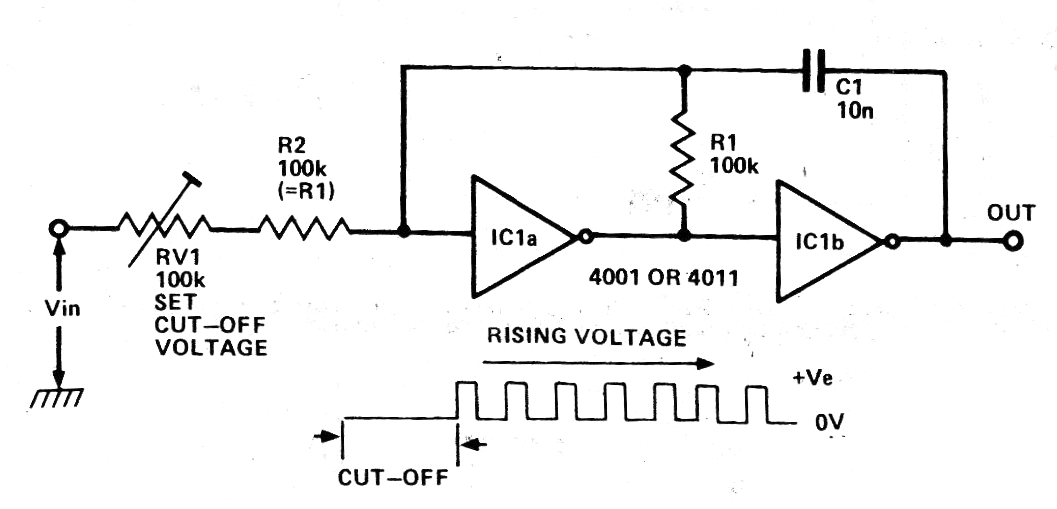

Si bien es una configuración común todavía hoy, este circuito se ha retirado de una publicación antigua. El circuito muestra cómo debemos conectar las puertas de un 4001 o 4011 como inversores, para obtener un astable cuya frecuencia depende de la tensión aplicada por el potenciómetro. Vea en la sección de matemáticas cómo calcular la frecuencia de este tipo de circuito.
Astable CMOS Controlado Por Tensión | Haga click en la imagen para ampliar |
