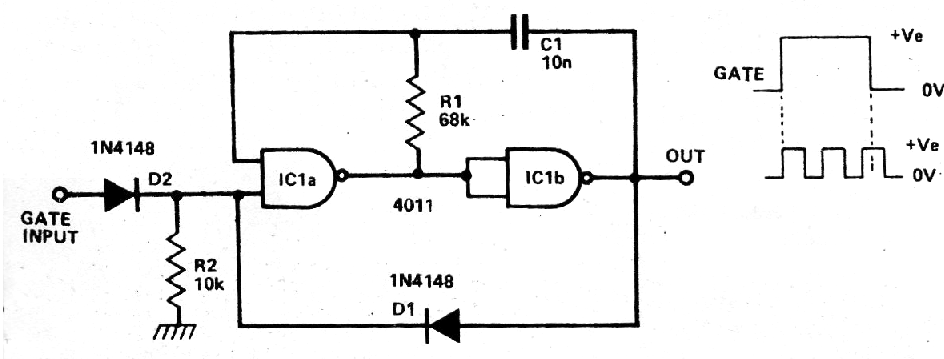

Si bien es una configuración común todavía hoy, este circuito se ha retirado de una publicación antigua. El circuito muestra cómo debemos conectar las puertas de un 4011 como inversores, para obtener un astable que opera cuando es disparado por una señal externa. Vea en la sección de matemáticas cómo calcular la frecuencia de este tipo de circuito.
Astable CMOS Disparado NAND 2 | Haga click en la imagen para ampliar |
