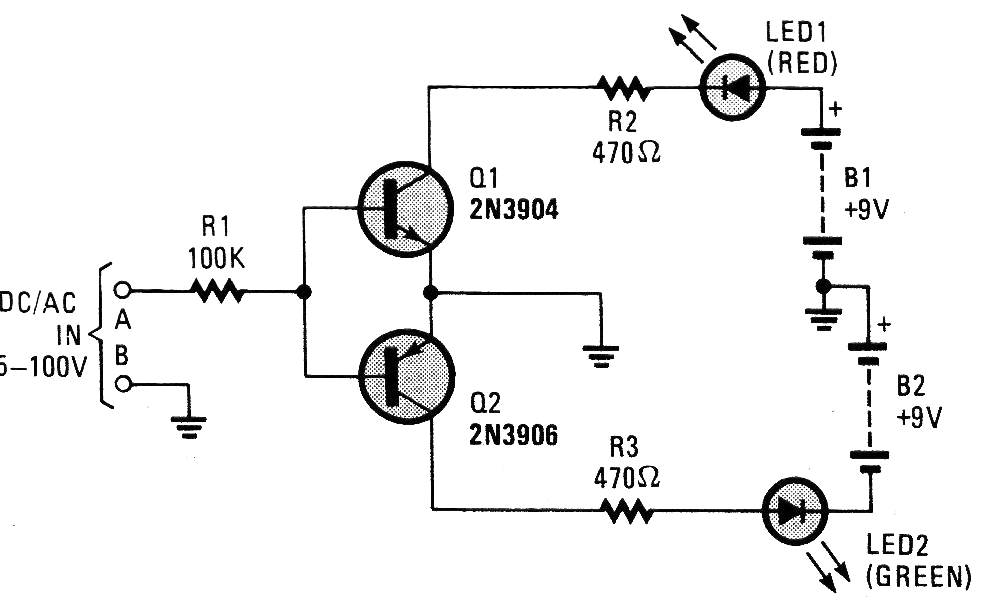

Este circuito es de una Popular Electronics de octubre de 1981. El circuito indica la polaridad de la tensión de entrada por el color del LED que se enciende. Los transistores pueden ser los BC548 y BC558 y el rango de tensiones de entrada es bastante amplio. La alimentación debe ser hecha por batería o fuente simétrica.
Indicador de polaridad con LED 2 | Haga click en la imagen para ampliar |
