He encontrado este circuito en un Electronics Experimenter Handbook de 1992. El circuito se puede montar fácilmente hoy, ya que todos los componentes son comunes. Lo que hace es accionar un relé a partir de un toque en un sensor. Nunca alimente este circuito con fuente sin transformador. El FET puede ser el BF245 o MPF102 y la alimentación debe ser hecha con tensión de acuerdo con el relé utilizado. El transistor bipolar puede ser el BC548.

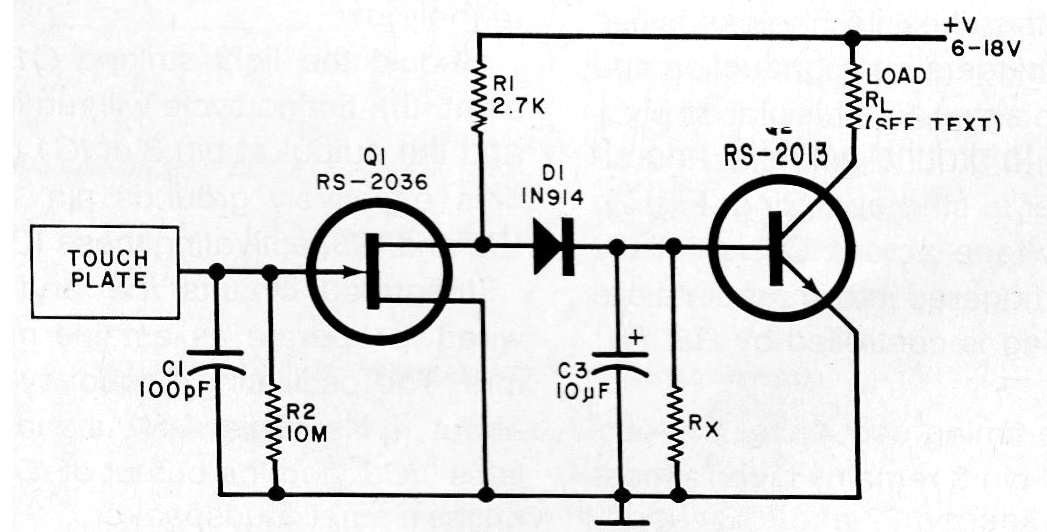

Llave de toque con FET 2 | Haga click en la imagen para ampliar |
