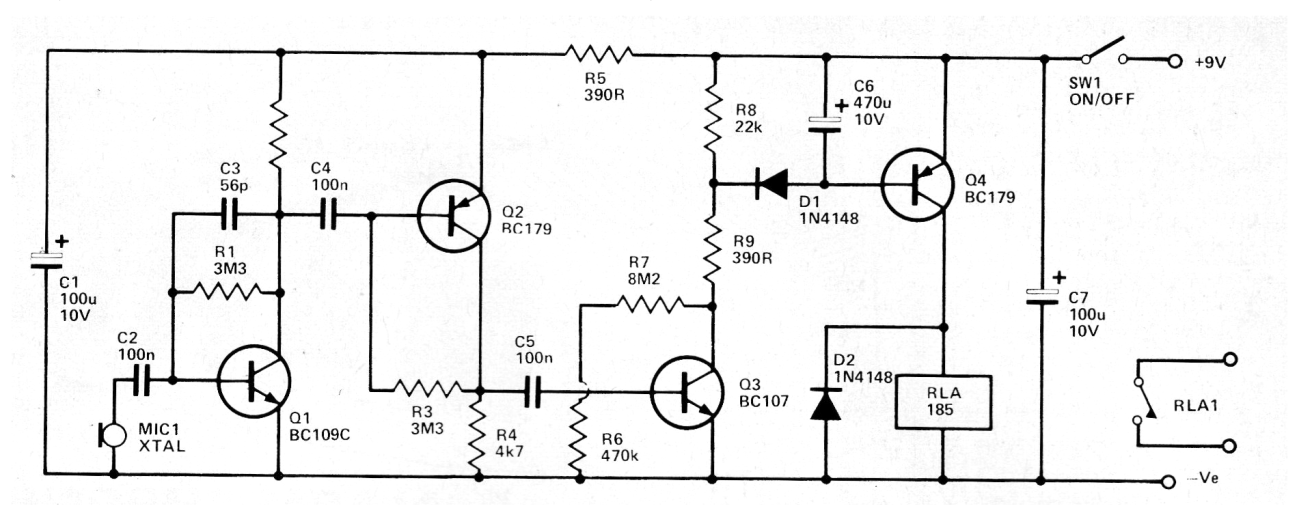

Este circuito fue obtenido en una revista Hobby Electronics de 1980. Está diseñado para accionar un relé cuando un sonido es captado en el micrófono cerámico o de cristal conectado a su entrada. Los transistores NPN pueden ser los BC548 y los PNP del tipo BC558. El relé es de 12 V del tipo sensible. Un control de sensibilidad puede ser agregado en forma de un potenciómetro de 1 M en paralelo con el micrófono.
Interruptor Sónico | Haga click en la imagen para ampliar |
