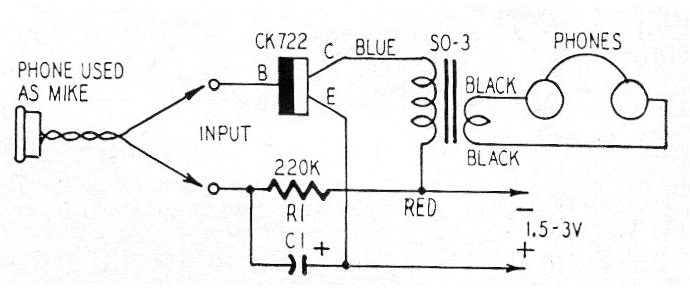

Este circuito es de una revista Radio Electronics de diciembre de 1954. En él se muestra en un montaje experimental como el transistor, que entonces era novedad, puede ser usado en un receptor capaz de funcionar con tensiones a partir de 1,5 V, por ejemplo, una pila hecha con monedas. El transformador es del tipo entonces encontrado en radios transistorizados y el circuito debe funcionar con cualquier transistor PNP de germanio de uso general.
Amplificador Alternativo CK722 | Haga click en la imagen para ampliar |
