Este circuito se obtuvo en la publicación 101 Electronics Projects de 1979. El circuito se puede montar fácilmente, ya que todos los componentes son comunes. Este circuito necesita una señal de entrada en el rango de 1,5 a 5 V para el accionamiento a plena escala. La tensión más baja es dada por el umbral del LED usado.

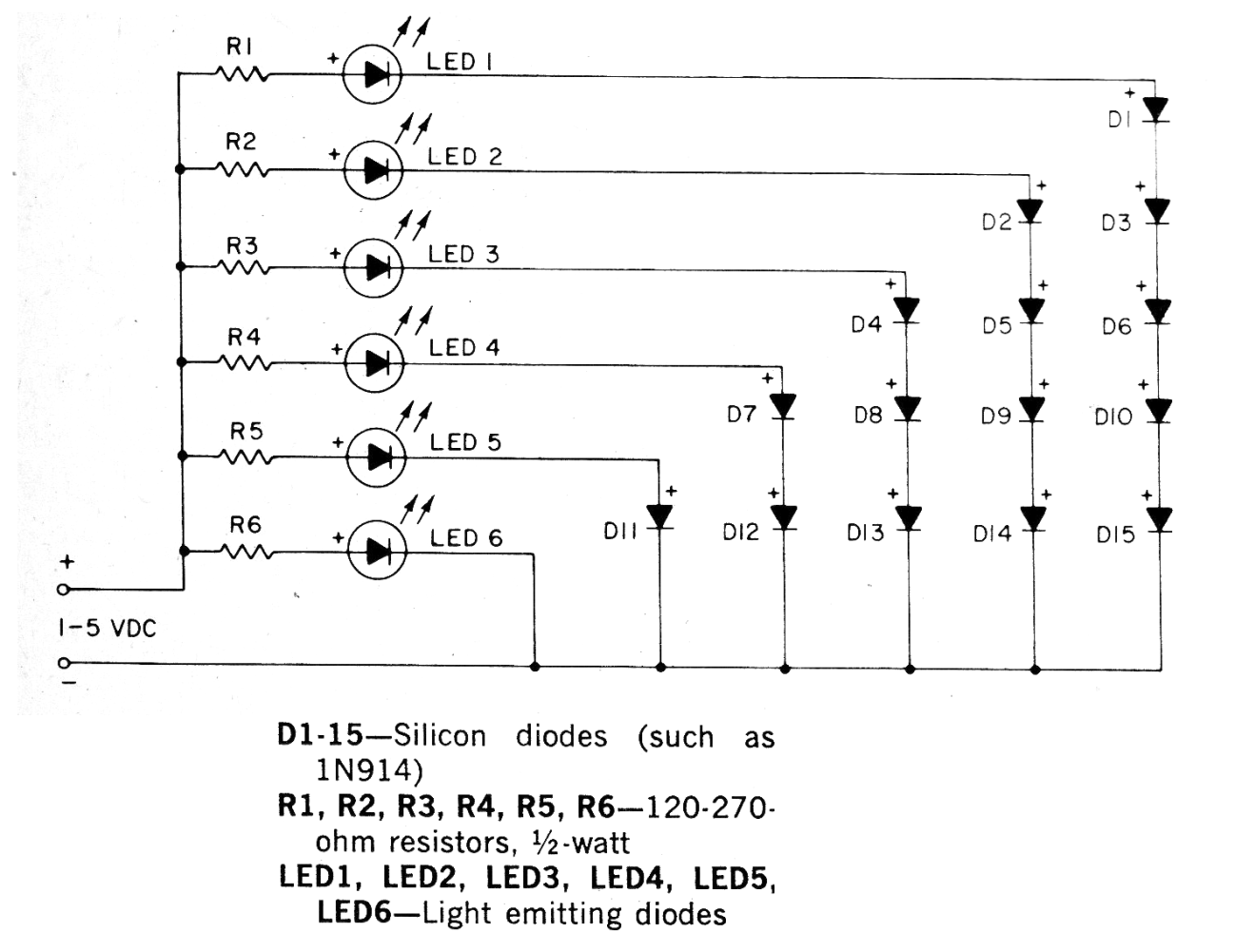

Bargraph de LEDs | Haga click en la imagen para ampliar |
