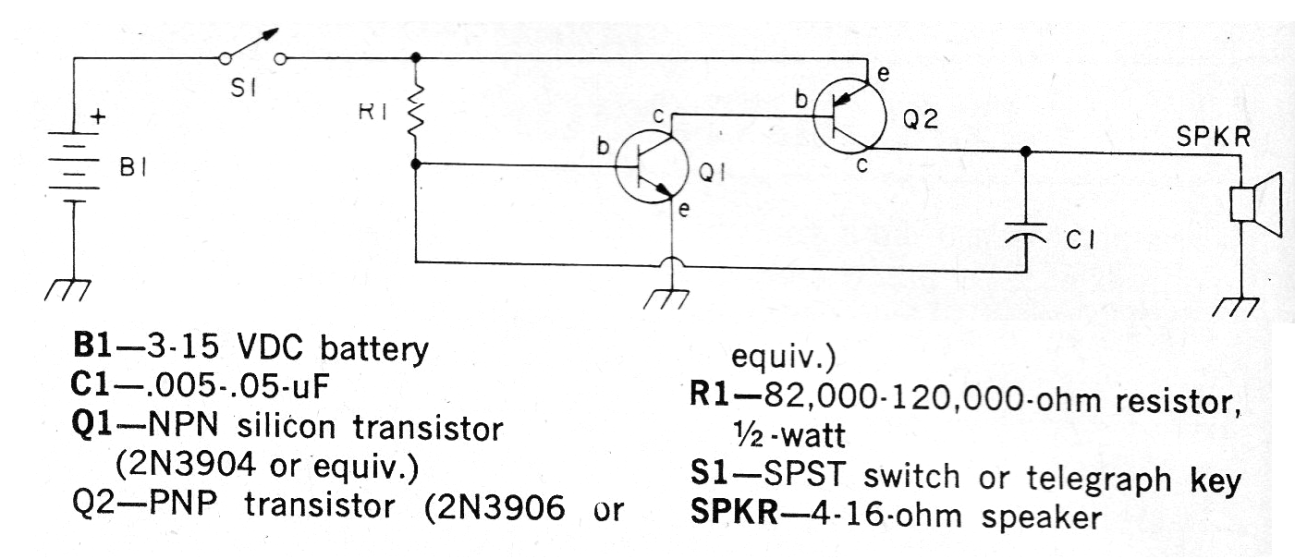

Este circuito se obtuvo en la publicación 101 Electronics Projects de 1979. El circuito se puede montar fácilmente, ya que todos los componentes son comunes. El circuito genera un tono de audio que depende de C1 y de R1. Q1 puede ser un BC548 y Q2 un BC558. El circuito funciona con tensiones de 3 a 9 V. Para tensiones mayores que 9 V utilice un BD136 para Q2.
Oscilador de Audio | Haga click en la imagen para ampliar |
