Este circuito se obtuvo en la publicación 101 Electronics Projects de 1979. El circuito se puede montar fácilmente, ya que todos los componentes son comunes. Lo que este circuito hace es encender un LED remoto rojo o verde, indicando alguna situación o haciendo un llamado. Podemos usar el rojo para ocupado y el verde para libre, etc. La alimentación se puede hacer con tensiones entre 3 y 9 V. R1 depende de la tensión de B1. 330 ohms a 470 ohms para 6 V, 820 ohmios a 1k para 9 a 12 V.

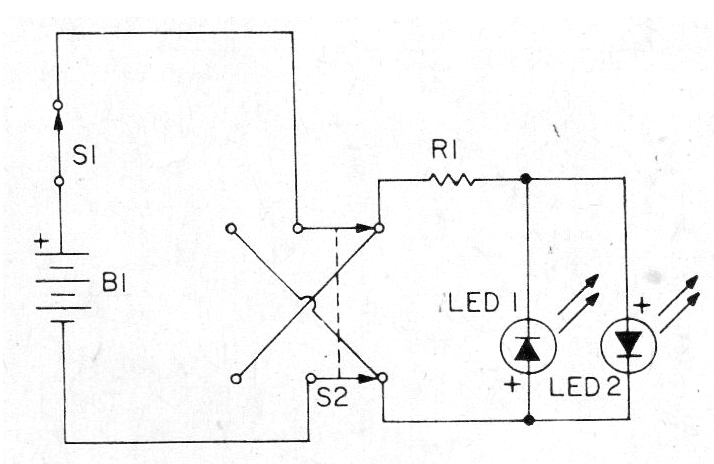

Simple Indicador LED | Haga click en la imagen para ampliar |
